Canela · Державки токарные — профилирование · арт. PSC63-DVVNN00065-16

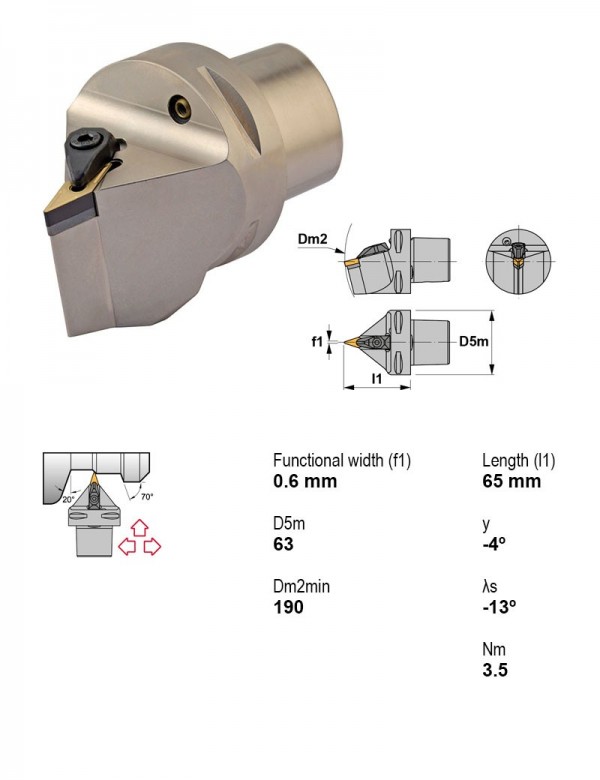

Державка токарная Ø63 мм, 72°30'
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 72°30' |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Нейтральное |
| Диаметр хвостовика | 63 |
| Задний угол | Отрицательный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные — профилирование — 221 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC63-DDJNL45065-15 | 93° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | D — ромбическая 55° | 63 | |
| PSC63-DDJNR45065-11 | 93° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | D — ромбическая 55° | 63 | |
| PSC63-DDJNR45065-15 | 93° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | D — ромбическая 55° | 63 | |
| PSC63-DDNNN00065-15 | 63° | Прижим за лунку | PSC | Есть | Нейтральное | Отрицательный | D — ромбическая 55° | 63 | |
| PSC63-DRSNL45065-12 | 45° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | R — круглая | 63 | |
| PSC63-DRSNR45065-12 | 45° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | R — круглая | 63 | |
| PSC63-DVVNN00065-16 | 72°30' | Прижим за лунку | PSC | Есть | Нейтральное | Отрицательный | V — ромбическая 35° | 63 | Текущая |
| PSC63-SRSCL45065-10 | 45° | Центральный винт | PSC | Есть | Левое | Положительный | R — круглая | 63 | |
| PSC63-SRSCL45065-12 | 45° | Центральный винт | PSC | Есть | Левое | Положительный | R — круглая | 63 | |
| PSC63-SRSCL45065-16 | 45° | Центральный винт | PSC | Есть | Левое | Положительный | R — круглая | 63 | |
| PSC63-SRSCL45065-20 | 45° | Центральный винт | PSC | Есть | Левое | Положительный | R — круглая | 63 | |
| PSC63-SRSCR45065-10 | 45° | Центральный винт | PSC | Есть | Правое | Положительный | R — круглая | 63 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-DVVNN00065-16.
Пластины токарные по ISO 18322
- VNGP160404TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15
- VNGP160408TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15
Оправки расточные1
- PSC40-DDUNL27080-15Оправка расточная Ø40 мм, 93°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Документы по позиции
Для этой позиции технический лист пока не привязан.
