Canela · Оправки расточные — клиновой или двойной зажим, пластина T (треугольная 60°) · арт. PSC50-MTFNL27140-16

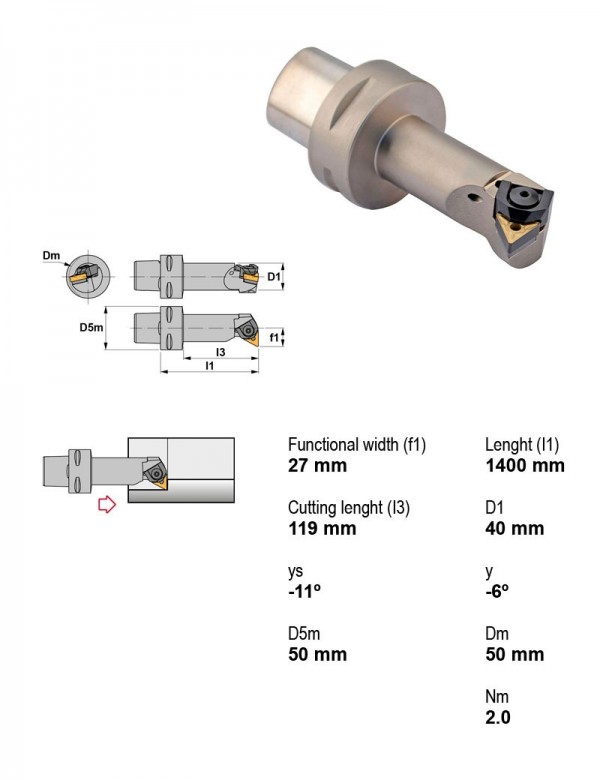

Оправка расточная Ø50 мм, 90°, левое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Диаметр корпуса | 27 мм |
| Длина корпуса | 140 мм |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PSC50-MTFNL27140-16 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу PSC50-MTFNL27140-16 →
Другие типоразмеры серии
Оправки расточные — клиновой или двойной зажим, пластина T (треугольная 60°) — 54 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|
| PSC40-MTFNL27120-16 | Внутреннее точение | 90° | Есть | Левое | 40 | 9.52 | |
| PSC40-MTFNR17090-16 | Внутреннее точение | 90° | Есть | Правое | 40 | 9.52 | |
| PSC40-MTFNR22110-16 | Внутреннее точение | 90° | Есть | Правое | 40 | 9.52 | |
| PSC40-MTFNR27120-16 | Внутреннее точение | 90° | Есть | Правое | 40 | 9.52 | |
| PSC50-MTFNL17090-16 | Внутреннее точение | 90° | Есть | Левое | 50 | 9.52 | |
| PSC50-MTFNL22110-16 | Внутреннее точение | 90° | Есть | Левое | 50 | 9.52 | |
| PSC50-MTFNL27140-16 | Внутреннее точение | 90° | Есть | Левое | 50 | 9.52 | Текущая |
| PSC50-MTFNR17090-16 | Внутреннее точение | 90° | Есть | Правое | 50 | 9.52 | |
| PSC50-MTFNR22110-16 | Внутреннее точение | 90° | Есть | Правое | 50 | 9.52 | |
| PSC50-MTFNR27140-16 | Внутреннее точение | 90° | Есть | Правое | 50 | 9.52 | |
| PSC63-MTFNL22110-16 | Внутреннее точение | 90° | Есть | Левое | 63 | 9.52 | |
| PSC63-MTFNL27140-16 | Внутреннее точение | 90° | Есть | Левое | 63 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-MTFNL27140-16.
Пластины токарные по ISO 18324
- TNMA160408TK15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15, Радиус при вершине 0,8
- TNMG160404FC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 4,76 мм
- TNMG160404FMC-TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 4,76 мм
- TNMG160408MC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 4,76 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
