Canela · Державки токарные — клиновой или двойной зажим, пластина V (ромбическая 35°) · арт. PSC50-MVJNL35065-16

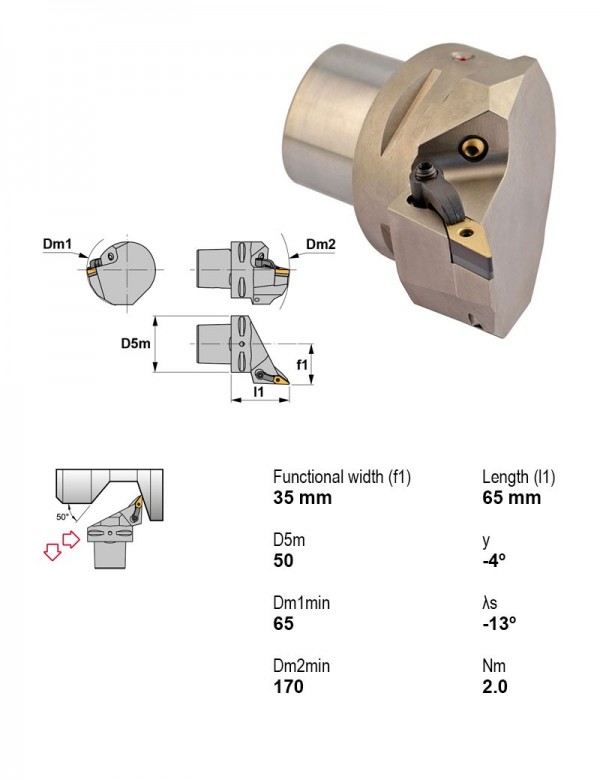

Державка токарная Ø50 мм, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные — клиновой или двойной зажим, пластина V (ромбическая 35°) — 22 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Сечение державки | В список |
|---|---|---|---|---|---|---|---|
| MVQNR2525M16-K | профилирование, точение | 117°30' | Квадратный хвостовик | Нет | Правое | 25X25 | |
| MVQNR3225P16-K | профилирование, точение | 117°30' | Квадратный хвостовик | Нет | Правое | 32X25 | |
| MVVNN2020K16-K | Профилирование | 72°30' | Квадратный хвостовик | Нет | Нейтральное | 20X20 | |
| MVVNN2525M16-K | Профилирование | 72°30' | Квадратный хвостовик | Нет | Нейтральное | 25X25 | |
| PSC40-MVJNL27062-16 | профилирование, точение | 93° | PSC | Есть | Левое | — | |
| PSC40-MVJNR27062-16 | профилирование, точение | 93° | PSC | Есть | Правое | — | |
| PSC50-MVJNL35065-16 | профилирование, точение | 93° | PSC | Есть | Левое | — | Текущая |
| PSC50-MVJNR35065-16 | профилирование, точение | 93° | PSC | Есть | Правое | — | |
| PSC63-MVJNL45065-16 | профилирование, точение | 93° | PSC | Есть | Левое | — | |
| PSC63-MVJNR45065-16 | профилирование, точение | 93° | PSC | Есть | Правое | — | |
| PSC80-MVJNL55080-16 | профилирование, точение | 93° | PSC | Есть | Левое | — | |
| PSC80-MVJNR55080-16 | профилирование, точение | 93° | PSC | Есть | Правое | — |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-MVJNL35065-16.
Державки резьбовые токарные2
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC40-NSL27050-02Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Пластины токарные по ISO 18322
- VNGP160404TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15, Радиус при вершине 0,4
- VNGP160408TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15, Радиус при вершине 0,8
Державки отрезные и канавочные1
- CPTS-2616Державка отрезная, 26X16
Запчасти к инструменту1
- IVSN-322Пластина опорная ромбическая 35° IVSN-322
Документы по позиции
Для этой позиции документы пока не привязаны.
