Canela · Державки токарные — профилирование, точение · арт. PSC63-MVJNR45065-16

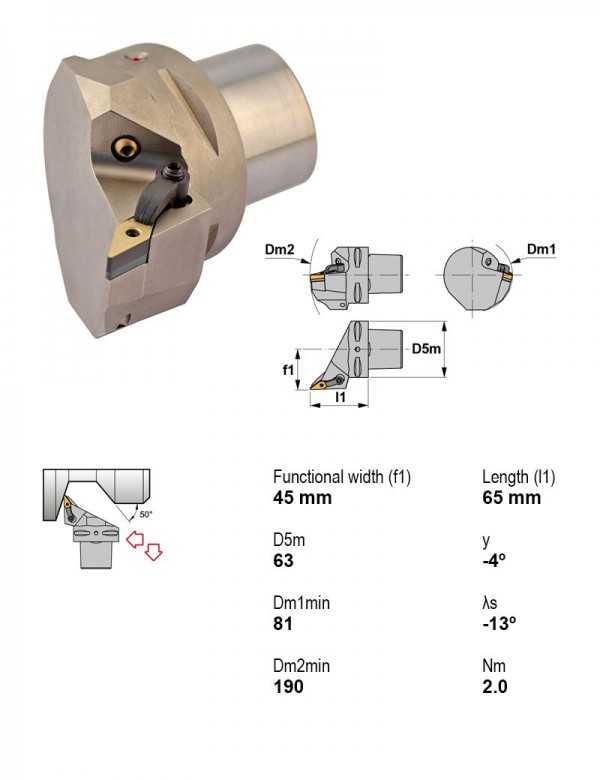

Державка токарная Ø63 мм, 93°, правое
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 63 |
| Задний угол | Отрицательный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные — профилирование, точение — 307 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC63-DVJNR45065-16 | 93° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | V — ромбическая 35° | — | |
| PSC63-MTJNL45065-16 | 93° | Клиновой или двойной зажим | PSC | Есть | Левое | Отрицательный | T — треугольная 60° | — | |
| PSC63-MTJNL45065-22 | 93° | Клиновой или двойной зажим | PSC | Есть | Левое | Отрицательный | T — треугольная 60° | — | |
| PSC63-MTJNR45065-16 | 93° | Клиновой или двойной зажим | PSC | Есть | Правое | Отрицательный | T — треугольная 60° | — | |
| PSC63-MTJNR45065-22 | 93° | Клиновой или двойной зажим | PSC | Есть | Правое | Отрицательный | T — треугольная 60° | — | |
| PSC63-MVJNL45065-16 | 93° | Клиновой или двойной зажим | PSC | Есть | Левое | Отрицательный | V — ромбическая 35° | — | |
| PSC63-MVJNR45065-16 | 93° | Клиновой или двойной зажим | PSC | Есть | Правое | Отрицательный | V — ромбическая 35° | — | Текущая |
| PSC63-PDJNL45065-15 | 93° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | D — ромбическая 55° | — | |
| PSC63-PDJNR45065-15 | 93° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | D — ромбическая 55° | — | |
| PSC63-PRDCN00065-25 | 45° | Рычажный зажим | PSC | Есть | Нейтральное | Положительный | R — круглая | — | |
| PSC63-PRSCL45065-25 | 45° | Рычажный зажим | PSC | Есть | Левое | Положительный | R — круглая | — | |
| PSC63-PRSCR45065-25 | 45° | Рычажный зажим | PSC | Есть | Правое | Положительный | R — круглая | — |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-MVJNR45065-16.
Державки резьбовые токарные2
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
- PSC40-NSL27050-02Державка резьбовая Ø40 мм
Пластины токарные по ISO 18322
- VNGP160404TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15
- VNGP160408TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15
Державки отрезные и канавочные1
- CPTS-2616Державка отрезная, 26X16
Документы по позиции
Для этой позиции технический лист пока не привязан.
