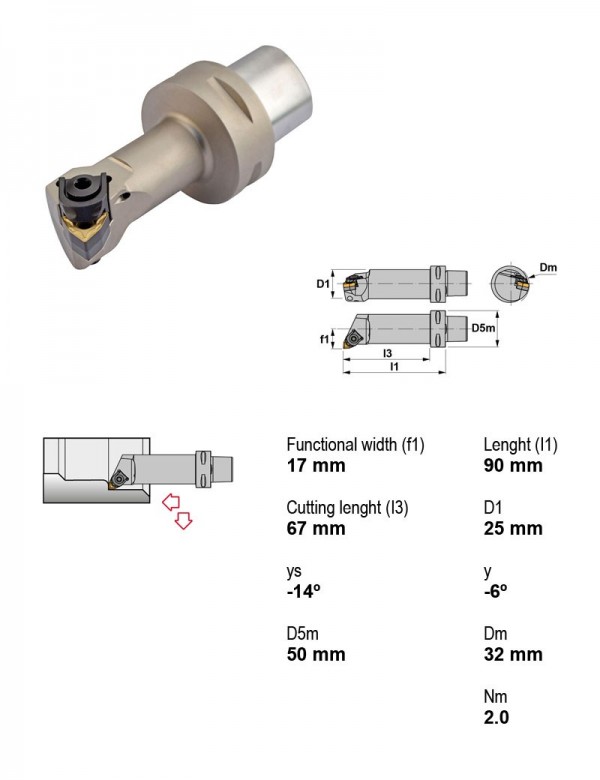

Canela · Оправки расточные — клиновой или двойной зажим, пластина W (тригональная 80°) · арт. PSC50-MWLNR17090-08
Оправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Оправки расточные — клиновой или двойной зажим, пластина W (тригональная 80°) — 42 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|
| PSC40-MWLNR17090-08 | PSC | Есть | Правое | 40 | 12.7 | |
| PSC40-MWLNR22110-08 | PSC | Есть | Правое | 40 | 12.7 | |
| PSC40-MWLNR27120-08 | PSC | Есть | Правое | 40 | 12.7 | |
| PSC50-MWLNL17090-08 | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-MWLNL22110-08 | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-MWLNL27140-08 | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-MWLNR17090-08 | PSC | Есть | Правое | 50 | 12.7 | Текущая |
| PSC50-MWLNR22110-08 | PSC | Есть | Правое | 50 | 12.7 | |
| PSC50-MWLNR27140-08 | PSC | Есть | Правое | 50 | 12.7 | |
| S20S-MWLNL06 | Расточная оправка | Нет | Левое | 20 | 9.52 | |
| S20S-MWLNR06 | Расточная оправка | Нет | Правое | 20 | 9.52 | |
| S25T-MWLNL06 | Расточная оправка | Нет | Левое | 25 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-MWLNR17090-08.
Пластины токарные по ISO 18324
- WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
- WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50, Длина 105 мм
Свёрла спиральные монолитные1
- 732011.0Сверло монолитное Ø11 мм, 2 зуб., хвостовик Ø12 мм, Внутренняя подача СОЖ Нет, Длина режущей части 55 мм, Длина 102 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
