Canela · Оправки расточные — клиновой или двойной зажим, пластина W (тригональная 80°) · арт. PSC50-MWLNR22110-08

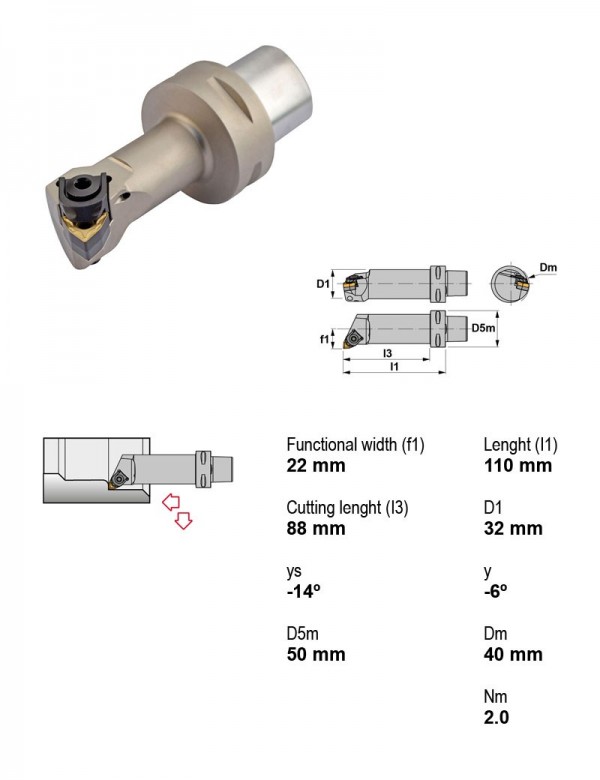

Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Диаметр корпуса | 22 мм |
| Длина корпуса | 110 мм |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PSC50-MWLNR22110-08 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу PSC50-MWLNR22110-08 →
Другие типоразмеры серии
Оправки расточные — клиновой или двойной зажим, пластина W (тригональная 80°) — 42 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|
| PSC40-MWLNR22110-08 | Есть | Правое | 40 | 12.7 | |
| PSC40-MWLNR27120-08 | Есть | Правое | 40 | 12.7 | |
| PSC50-MWLNL17090-08 | Есть | Левое | 50 | 12.7 | |
| PSC50-MWLNL22110-08 | Есть | Левое | 50 | 12.7 | |
| PSC50-MWLNL27140-08 | Есть | Левое | 50 | 12.7 | |
| PSC50-MWLNR17090-08 | Есть | Правое | 50 | 12.7 | |
| PSC50-MWLNR22110-08 | Есть | Правое | 50 | 12.7 | Текущая |
| PSC50-MWLNR27140-08 | Есть | Правое | 50 | 12.7 | |
| S20S-MWLNL06 | Нет | Левое | 20 | 9.52 | |
| S20S-MWLNR06 | Нет | Правое | 20 | 9.52 | |
| S25T-MWLNL06 | Нет | Левое | 25 | 9.52 | |
| S25T-MWLNL08-K | Нет | Левое | 25 | — |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-MWLNR22110-08.
Пластины токарные по ISO 18324
- WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
- WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
