Canela · Державки резьбовые — прижим Top Notch · арт. PSC50-NSR35060-03

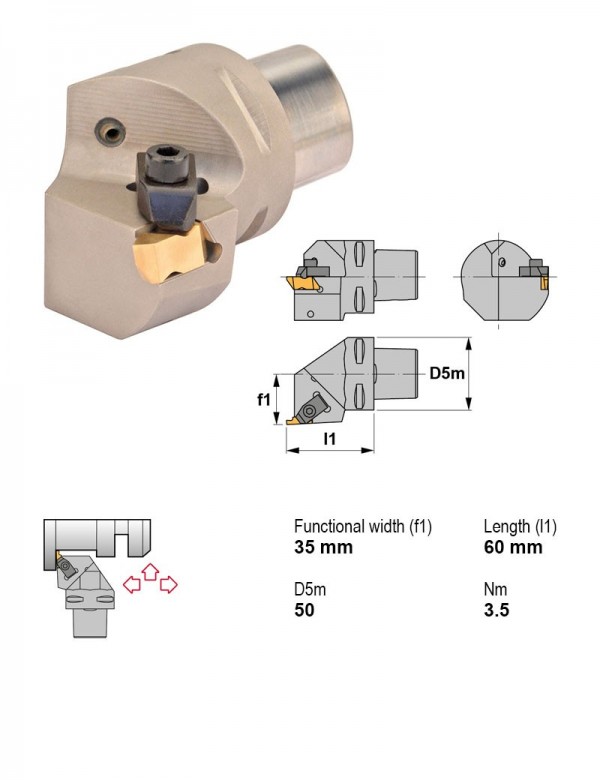

Державка резьбовая Ø50 мм, Диаметр корпуса 35 мм, Длина корпуса 60 мм, Внутренняя подача СОЖ Есть, Направление резания Правое
| Применение | канавки, резьбонарезание |
|---|---|
| Диаметр корпуса | 35 мм |
| Длина корпуса | 60 мм |
| Крепление пластины | Прижим Top Notch |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 мм |
Другие типоразмеры серии
Державки резьбовые — прижим Top Notch — 46 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.
| Артикул | Применение | Диаметр корпуса, мм | Длина корпуса, мм | Направление резания | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|
| PSC50-NER22110-03 | Канавки | 22 | 110 | Правое | 50 | |
| PSC50-NER35060-03 | канавки, резьбонарезание | 35 | 60 | Правое | 50 | |
| PSC50-NRL35060-03 | канавки, резьбонарезание | 35 | 60 | Левое | 50 | |
| PSC50-NRR35060-03 | канавки, резьбонарезание | 35 | 60 | Правое | 50 | |
| PSC50-NSL35060-03 | канавки, резьбонарезание | 35 | 60 | Левое | 50 | |
| PSC50-NSL35060-04 | канавки, резьбонарезание | 35 | 60 | Левое | 50 | |
| PSC50-NSR35060-03 | канавки, резьбонарезание | 35 | 60 | Правое | 50 | Текущая |
| PSC50-NSR35060-04 | канавки, резьбонарезание | 35 | 60 | Правое | 50 | |
| PSC63-NEL27140-04 | Канавки | 27 | 140 | Левое | 63 | |
| PSC63-NEL35175-04 | Канавки | 35 | 175 | Левое | 63 | |
| PSC63-NEL45065-03 | канавки, резьбонарезание | 45 | 65 | Левое | 63 | |
| PSC63-NER27140-04 | Канавки | 27 | 140 | Правое | 63 |
Совместимость
Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-NSR35060-03.
Пластины канавочные и отрезные15
- NG310RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 0,99 мм
- NG340RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,10, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 4,01 мм
- NG3031RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 0,79 мм
- NG3047RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 1,19 мм
- NG3062RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 1,57 мм
- NG3072RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 1,83 мм
- NG3094RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 2,39 мм
- NG3110RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 2,79 мм
- NG3156RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 3,96 мм
- NG3178RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 4,52 мм
- NG3185RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 4,7 мм
- NG3189RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 4,8 мм
- NR3047RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 1,19, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 2,39 мм
- NR3078RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 1,98, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 3,96 мм
- NR3094RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 2,39, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 4,78 мм
Винты для пластин1
- 1495Винт под шестигранник M5×0,8 1495
Запчасти к инструменту1
- TF-73Прижим для канавочного инструмента TF-73
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
