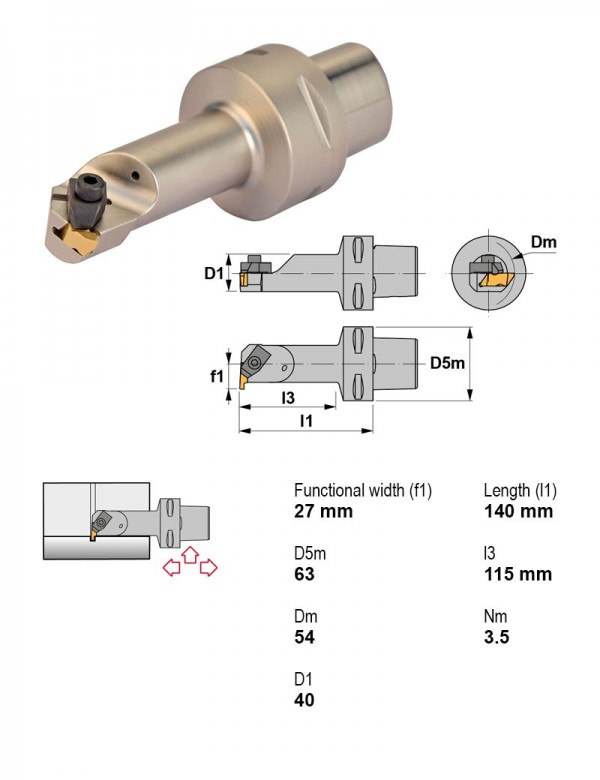

Canela · Державки резьбовые — прижим Top Notch · арт. PSC63-NER27140-04
Державка резьбовая Ø63 мм, Применение Канавки, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Направление резания Правое
| Применение | Канавки |
|---|---|
| Диаметр корпуса | 27 мм |
| Длина корпуса | 140 мм |
| Крепление пластины | Прижим Top Notch |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 63 мм |
Другие типоразмеры серии
Державки резьбовые — прижим Top Notch — 46 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.
| Артикул | Применение | Диаметр корпуса, мм | Длина корпуса, мм | Направление резания | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|
| PSC50-NSL35060-04 | канавки, резьбонарезание | 35 | 60 | Левое | 50 | |
| PSC50-NSR35060-03 | канавки, резьбонарезание | 35 | 60 | Правое | 50 | |
| PSC50-NSR35060-04 | канавки, резьбонарезание | 35 | 60 | Правое | 50 | |
| PSC63-NEL27140-04 | Канавки | 27 | 140 | Левое | 63 | |
| PSC63-NEL35175-04 | Канавки | 35 | 175 | Левое | 63 | |
| PSC63-NEL45065-03 | канавки, резьбонарезание | 45 | 65 | Левое | 63 | |
| PSC63-NER27140-04 | Канавки | 27 | 140 | Правое | 63 | Текущая |
| PSC63-NER35175-04 | Канавки | 35 | 175 | Правое | 63 | |
| PSC63-NER45065-03 | канавки, резьбонарезание | 45 | 65 | Правое | 63 | |
| PSC63-NRL45065-03 | канавки, резьбонарезание | 45 | 65 | Левое | 63 | |
| PSC63-NRR45065-03 | канавки, резьбонарезание | 45 | 65 | Правое | 63 | |
| PSC63-NSL45065-03 | канавки, резьбонарезание | 45 | 65 | Левое | 63 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-NER27140-04.
Пластины канавочные и отрезные7
- NG4125LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 3,18 мм
- NG4189LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 4,8 мм
- NG4213LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 5,41 мм
- NG4219LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 5,56 мм
- NG4250LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 6,35 мм
- NR4094LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 2,39, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 4,78 мм
- NT4LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Толщина пластины 6,48 мм
Винты для пластин1
- 1495Винт под шестигранник M5×0,8 1495
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Диаметр корпуса 27 мм, Длина корпуса 50 мм, Внутренняя подача СОЖ Есть, Направление резания Левое
Запчасти к инструменту1
- TF-72Прижим для канавочного инструмента TF-72
Документы по позиции
Для этой позиции документы пока не привязаны.
