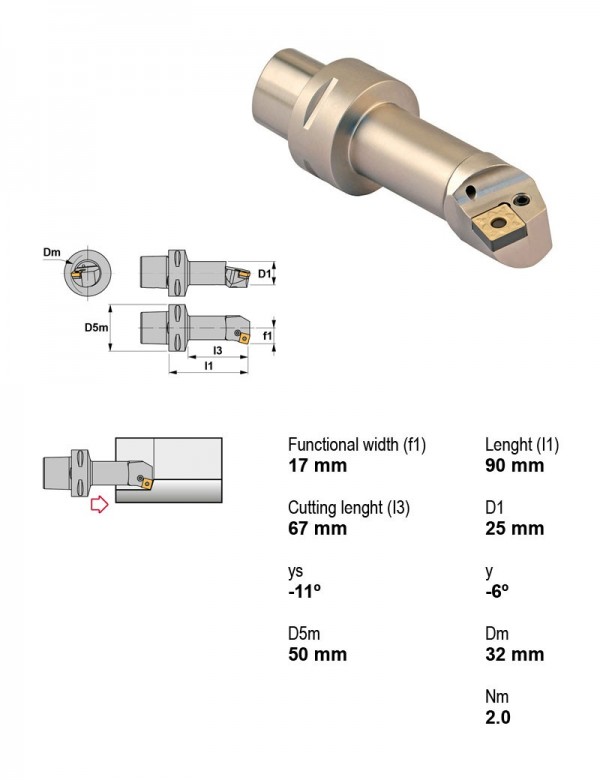

Оправка расточная Ø50 мм, 75°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
Canela · Оправки расточные — рычажный зажим, пластина S (квадратная 90°) · арт. PSC50-PSKNL17090-12

Оправка расточная Ø50 мм, 75°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм

ПрименениеВнутреннее точение
Главный угол в плане75°
Диаметр корпуса17 мм
Длина корпуса90 мм
Крепление пластиныРычажный зажим
ПрисоединениеPSC
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика50 мм
Под пластину, I.C.12.7 мм
Задний уголОтрицательный
Форма пластиныS — квадратная 90°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул PSC50-PSKNL17090-12 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу PSC50-PSKNL17090-12 →

Другие типоразмеры серии

Оправки расточные — рычажный зажим, пластина S (квадратная 90°) — 34 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеВнутренняя подача СОЖНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммВ список
A32S-PSSNL1245°ЕстьЛевое3212.7
A32S-PSSNR1245°ЕстьПравое3212.7
A40T-PSKNL1275°ЕстьЛевое4012.7
A40T-PSKNR1275°ЕстьПравое4012.7
PSC40-PSKNL17090-1275°ЕстьЛевое4012.7
PSC40-PSKNR17090-1275°ЕстьПравое4012.7
PSC50-PSKNL17090-1275°ЕстьЛевое5012.7Текущая
PSC50-PSKNL22110-1275°ЕстьЛевое5012.7
PSC50-PSKNL27140-1275°ЕстьЛевое5012.7
PSC50-PSKNR17090-1275°ЕстьПравое5012.7
PSC50-PSKNR22110-1275°ЕстьПравое5012.7
PSC50-PSKNR27140-1275°ЕстьПравое5012.7

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSC50-PSKNL17090-12.

Пластины токарные по ISO 18323

  • SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 4,76 мм
  • SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
  • SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20

Запчасти к инструменту2

  • 5025Ключ шестигранный A2,5
  • 8212Рычаг прижимной 8212

Винты для пластин1

  • 1626Винт рычажного зажима M6×1

Документы по позиции

Для этой позиции документы пока не привязаны.
