Canela · Оправки расточные — рычажный зажим, пластина S (квадратная 90°) · арт. PSC50-PSKNR17090-12

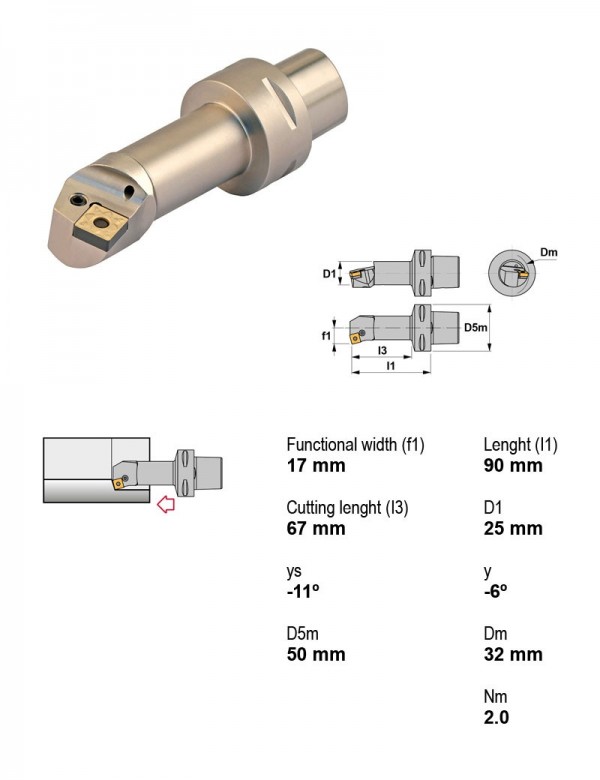

Оправка расточная Ø50 мм, 75°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина S (квадратная 90°) — 52 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| A40T-PSKNR12 | Внутреннее точение | 75° | Расточная оправка | Есть | Правое | 40 | 12.7 | |
| PSC40-PSKNL17090-12 | Внутреннее точение | 75° | PSC | Есть | Левое | 40 | 12.7 | |
| PSC40-PSKNR17090-12 | Внутреннее точение | 75° | PSC | Есть | Правое | 40 | 12.7 | |
| PSC50-PSKNL17090-12 | Внутреннее точение | 75° | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-PSKNL22110-12 | Внутреннее точение | 75° | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-PSKNL27140-12 | Внутреннее точение | 75° | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-PSKNR17090-12 | Внутреннее точение | 75° | PSC | Есть | Правое | 50 | 12.7 | Текущая |
| PSC50-PSKNR22110-12 | Внутреннее точение | 75° | PSC | Есть | Правое | 50 | 12.7 | |
| PSC50-PSKNR27140-12 | Внутреннее точение | 75° | PSC | Есть | Правое | 50 | 12.7 | |
| PSC63-PSKNL22110-12 | Внутреннее точение | 75° | PSC | Есть | Левое | 63 | 12.7 | |
| PSC63-PSKNR22110-12 | Внутреннее точение | 75° | PSC | Есть | Правое | 63 | 12.7 | |
| PSKNL12CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Левое | — | — |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-PSKNR17090-12.
Пластины токарные по ISO 18323
- SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
- SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
- SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Винты для пластин1
- 1626Винт рычажного зажима M6×1 1626
Запчасти к инструменту1
- 8212Рычаг прижимной 8212
Документы по позиции
Для этой позиции документы пока не привязаны.
