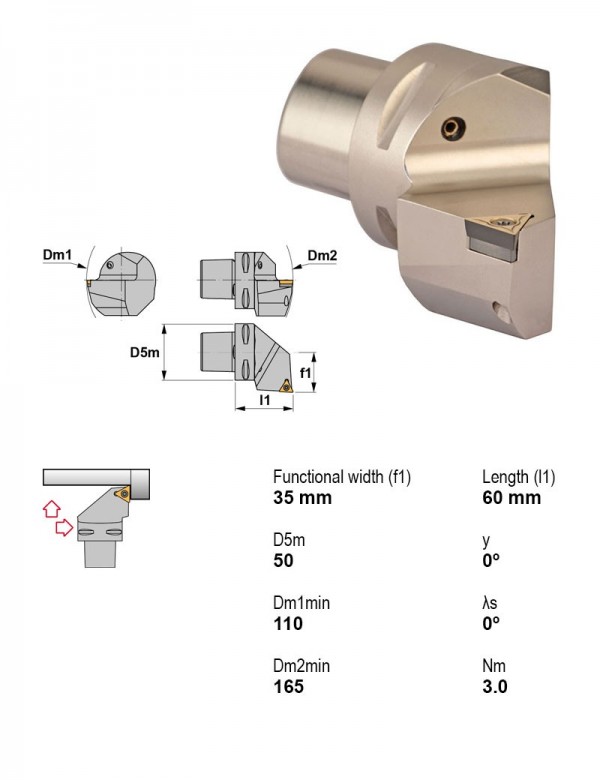

Canela · Державки токарные — центральный винт, пластина T (треугольная 60°) · арт. PSC50-STGCL35060-16
Державка токарная Ø50 мм, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 90° |
| Диаметр корпуса | 35 мм |
| Длина корпуса | 60 мм |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PSC50-STGCL35060-16 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу PSC50-STGCL35060-16 →
Другие типоразмеры серии
Державки токарные — центральный винт, пластина T (треугольная 60°) — 125 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Крепление пластины | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| PSC40-STGCR27050-11 | внутреннее торцевание, точение | 90° | Центральный винт | Есть | Правое | 6.35 | Положительный | T — треугольная 60° | — | |
| PSC40-STGCR27050-16 | внутреннее торцевание, точение | 90° | Центральный винт | Есть | Правое | 9.52 | Положительный | T — треугольная 60° | — | |
| PSC40-STJCL27050-11 | внутреннее торцевание, точение | 93° | Центральный винт | Есть | Левое | 6.35 | Положительный | T — треугольная 60° | — | |
| PSC40-STJCL27050-16 | внутреннее торцевание, точение | 93° | Центральный винт | Есть | Левое | 9.52 | Положительный | T — треугольная 60° | — | |
| PSC40-STJCR27050-11 | внутреннее торцевание, точение | 93° | Центральный винт | Есть | Правое | 6.35 | Положительный | T — треугольная 60° | — | |
| PSC40-STJCR27050-16 | внутреннее торцевание, точение | 93° | Центральный винт | Есть | Правое | 9.52 | Положительный | T — треугольная 60° | — | |
| PSC50-STGCL35060-16 | внутреннее торцевание, точение | 90° | Центральный винт | Есть | Левое | 9.52 | Положительный | T — треугольная 60° | — | Текущая |
| PSC50-STGCR35060-16 | внутреннее торцевание, точение | 90° | Центральный винт | Есть | Правое | 9.52 | Положительный | T — треугольная 60° | — | |
| PSC50-STJCL35060-16 | внутреннее торцевание, точение | 93° | Центральный винт | Есть | Левое | 9.52 | Положительный | T — треугольная 60° | — | |
| PSC50-STJCR35060-16 | внутреннее торцевание, точение | 93° | Центральный винт | Есть | Правое | 9.52 | Положительный | T — треугольная 60° | — | |
| PSC63-STGCL45065-16 | внутреннее торцевание, точение | 90° | Центральный винт | Есть | Левое | 9.52 | Положительный | T — треугольная 60° | — | |
| PSC63-STGCR45065-16 | внутреннее торцевание, точение | 90° | Центральный винт | Есть | Правое | 9.52 | Положительный | T — треугольная 60° | — |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-STGCL35060-16.
Пластины токарные по ISO 18328
- TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
- TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25, Толщина пластины 3,97 мм
- TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный
- TCMW16T304KM15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
- TCMW16T308KM15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм
