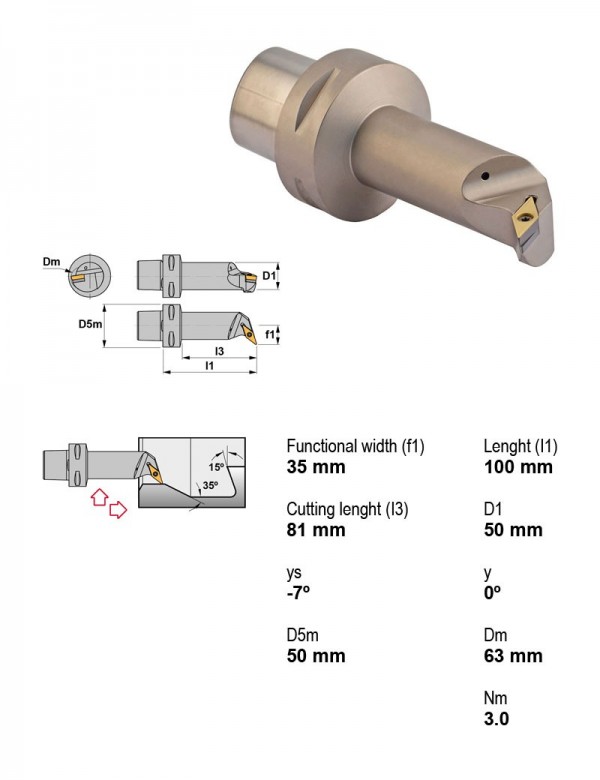

Оправка расточная Ø50 мм, 107°30', левое
Canela · Оправки расточные — центральный винт, пластина V (ромбическая 35°) · арт. PSC50-SVQCL35100-16

Оправка расточная Ø50 мм, 107°30', левое

Применениевнутреннее торцевание, внутреннее профилирование, внутреннее точение
Главный угол в плане107°30'
Крепление пластиныЦентральный винт
ПрисоединениеPSC
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика50 мм
Под пластину, I.C.9.52 мм
Задний уголПоложительный
Форма пластиныV — ромбическая 35°

Другие типоразмеры серии

Оправки расточные — центральный винт, пластина V (ромбическая 35°) — 118 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулПрименениеГлавный угол в планеПрисоединениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммВ список
PSC50-SVQBR27140-16внутреннее торцевание, внутреннее профилирование, внутреннее точение107°30'PSCЕстьПравое509.52
PSC50-SVQBR35100-16внутреннее торцевание, внутреннее профилирование, внутреннее точение107°30'PSCЕстьПравое509.52
PSC50-SVQBR35150-16внутреннее торцевание, внутреннее профилирование, внутреннее точение107°30'PSCЕстьПравое509.52
PSC50-SVQCL18090-16внутреннее торцевание, внутреннее профилирование, внутреннее точение107°30'PSCЕстьЛевое509.52
PSC50-SVQCL22110-16внутреннее торцевание, внутреннее профилирование, внутреннее точение107°30'PSCЕстьЛевое509.52
PSC50-SVQCL27140-16внутреннее торцевание, внутреннее профилирование, внутреннее точение107°30'PSCЕстьЛевое509.52
PSC50-SVQCL35100-16внутреннее торцевание, внутреннее профилирование, внутреннее точение107°30'PSCЕстьЛевое509.52Текущая
PSC50-SVQCL35150-16внутреннее торцевание, внутреннее профилирование, внутреннее точение107°30'PSCЕстьЛевое509.52
PSC50-SVQCR18090-16внутреннее торцевание, внутреннее профилирование, внутреннее точение107°30'PSCЕстьПравое509.52
PSC50-SVQCR22110-16внутреннее торцевание, внутреннее профилирование, внутреннее точение107°30'PSCЕстьПравое509.52
PSC50-SVQCR27140-16внутреннее торцевание, внутреннее профилирование, внутреннее точение107°30'PSCЕстьПравое509.52
PSC50-SVQCR35100-16внутреннее торцевание, внутреннее профилирование, внутреннее точение107°30'PSCЕстьПравое509.52
Показать ещё · всего в серии 118

Совместимость

Связанные позиции по данным производителя — 71 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к PSC50-SVQCL35100-16.

Пластины фрезерные3

  • VCGT160404-ALKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая, черновая
  • VCGT160404-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
  • VCGT160412-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 1,2, Вид обработки Чистовая, получистовая

Винты для пластин1

  • 1335Винт Torx M3,5×0,6 1335

Державки резьбовые токарные1

  • PSC63-NER35175-04Державка резьбовая Ø63 мм, Применение Канавки, Крепление пластины Прижим Top Notch

Державки токарные по ISO 56081

  • PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный

Запчасти к инструменту1

  • 3718Пластина опорная ромбическая 35° 3718

Подходит к позициям

У этих позиций PSC50-SVQCL35100-16 указан производителем как подходящий.

Адаптеры с хвостовиком по DIN 6987118

  • 11.160.40.32Оправка для насадных фрез DIN 69871-A / K ISO 40 Ø32
  • 11.160.40.32/125Оправка для насадных фрез DIN 69871-A / K ISO 40 Ø32, D1 63 мм
  • 11.160.50.32Оправка для насадных фрез DIN 69871-A / K ISO 50 Ø32, L 50 мм
  • 11.160.50.32/100Оправка для насадных фрез DIN 69871-A / K ISO 50 Ø32, L 100 мм
  • 11.180.40.32Оправка для насадных фрез комбинированная DIN 69871-A / K ISO 40 Ø32
  • 11.180.40.32/100Оправка для насадных фрез комбинированная DIN 69871-A / K ISO 40 Ø32, Ø58 мм
  • 11.180.50.32Оправка для насадных фрез комбинированная DIN 69871-A / K ISO 50 Ø32
  • 11.180.50.32/100Оправка для насадных фрез комбинированная DIN 69871-A / K ISO 50 Ø32, Ø78 мм
  • 13.160.40.32Оправка для насадных фрез DIN 69871-B / K ISO 40 Ø32
  • 13.160.40.32/125Оправка для насадных фрез DIN 69871-B / K ISO 40 Ø32, D1 63 мм
  • 13.160.50.32Оправка для насадных фрез DIN 69871-B / K ISO 50 Ø32, L 50 мм
  • 13.160.50.32/100Оправка для насадных фрез DIN 69871-B / K ISO 50 Ø32, L 100 мм
  • A11.160.50.32/200-78Оправка для насадных фрез виброгасящая DIN 69871-A / K ISO 50 Ø32, L 181 мм, L2 200 мм, Вес 7,556 кг, COOLANT_THROUGH Нет
  • A11.160.50.32/250-78Оправка для насадных фрез виброгасящая DIN 69871-A / K ISO 50 Ø32, L 231 мм, L2 250 мм, Вес 9,576 кг, COOLANT_THROUGH Нет
  • A11.160.50.32/300-78Оправка для насадных фрез виброгасящая DIN 69871-A / K ISO 50 Ø32, L 281 мм, L2 300 мм, Вес 10,576 кг, COOLANT_THROUGH Нет
  • A11.160.50.32/300-78IKОправка для насадных фрез виброгасящая DIN 69871-A / K ISO 50 Ø32, L 281 мм, L2 300 мм, Вес 10,576 кг, COOLANT_THROUGH Да
  • A11.160.50.32/400-78Оправка для насадных фрез виброгасящая DIN 69871-A / K ISO 50 Ø32, L 381 мм, L2 400 мм, Вес 13,076 кг, COOLANT_THROUGH Нет
  • A11.160.50.32/500-78Оправка для насадных фрез виброгасящая DIN 69871-A / K ISO 50 Ø32, L 481 мм, L2 500 мм, Вес 16,076 кг, COOLANT_THROUGH Нет

Адаптеры с хвостовиком по JIS B 6339 (BT MAS)18

  • 20.160.40.32Оправка для насадных фрез JIS B 6339-BT / 40 Ø32, Вес 1,73 кг
  • 20.160.40.32/125Оправка для насадных фрез JIS B 6339-BT / 40 Ø32, Вес 3,1 кг
  • 20.160.50.32Оправка для насадных фрез JIS B 6339-BT / 50 Ø32, Вес 4,32 кг
  • 20.160.50.32/150Оправка для насадных фрез JIS B 6339-BT / 50 Ø32, Вес 8,3 кг
  • 20.180.40.32Оправка для насадных фрез комбинированная JIS B 6339-BT / 40 Ø32
  • 20.180.40.32/100Оправка для насадных фрез комбинированная JIS B 6339-BT / 40 Ø32, D1 58 мм
  • 20.180.50.32Оправка для насадных фрез комбинированная JIS B 6339-BT / 50 Ø32
  • 20.180.50.32/125Оправка для насадных фрез комбинированная JIS B 6339-BT / 50 Ø32, D1 78 мм
  • 23.160.40.32Оправка для насадных фрез JIS B 6339-BT / 40 Ø32, Вес 1,7 кг
  • 23.160.40.32/125Оправка для насадных фрез JIS B 6339-BT / 40 Ø32, Вес 3,14 кг
  • 23.160.50.32Оправка для насадных фрез JIS B 6339-BT / 50 Ø32, Вес 4,34 кг
  • 23.160.50.32/150Оправка для насадных фрез JIS B 6339-BT / 50 Ø32, Вес 6,4 кг
  • A20.160.50.27/500-58Оправка для насадных фрез виброгасящая JIS B 6339-BT / 50 Ø27, Вес 13,36 кг
  • A20.160.50.32/200-78Оправка для насадных фрез виброгасящая JIS B 6339-BT / 50 Ø32, L 200 мм
  • A20.160.50.32/250-78Оправка для насадных фрез виброгасящая JIS B 6339-BT / 50 Ø32, L 250 мм
  • A20.160.50.32/300-78Оправка для насадных фрез виброгасящая JIS B 6339-BT / 50 Ø32, L 300 мм
  • A20.160.50.32/400-78Оправка для насадных фрез виброгасящая JIS B 6339-BT / 50 Ø32, L 400 мм
  • A20.160.50.32/500-78Оправка для насадных фрез виброгасящая JIS B 6339-BT / 50 Ø32, L 500 мм

Адаптеры с хвостовиком по DIN 208010

  • 10.160.30.32Оправка для насадных фрез DIN 2080 / K ISO 30 Ø32
  • 10.160.40.32Оправка для насадных фрез DIN 2080 / K ISO 40 Ø32
  • 10.160.50.32Оправка для насадных фрез DIN 2080 / K ISO 50 Ø32, L 40 мм
  • 10.160.50.32/150Оправка для насадных фрез DIN 2080 / K ISO 50 Ø32, L 150 мм
  • 10.180.30.32Оправка для насадных фрез комбинированная DIN 2080 / K ISO 30 Ø32
  • 10.180.40.32Оправка для насадных фрез комбинированная DIN 2080 / K ISO 40 Ø32, L 52 мм
  • 10.180.40.32/125Оправка для насадных фрез комбинированная DIN 2080 / K ISO 40 Ø32, L 125 мм
  • 10.180.50.32Оправка для насадных фрез комбинированная DIN 2080 / K ISO 50 Ø32, L 55 мм
  • 10.180.50.32/125Оправка для насадных фрез комбинированная DIN 2080 / K ISO 50 Ø32, L 125 мм
  • 10.180.50.32/200Оправка для насадных фрез комбинированная DIN 2080 / K ISO 50 Ø32, L 200 мм

Адаптеры с хвостовиком по DIN 69893-1 (HSK-A)9

  • 16.160.063.32Оправка для насадных фрез HSK-A63 Ø32, L 60 мм
  • 16.160.063.32/100Оправка для насадных фрез HSK-A63 Ø32, L 100 мм
  • 16.160.063.32/160Оправка для насадных фрез HSK-A63 Ø32, L 160 мм
  • 16.160.100.32Оправка для насадных фрез HSK-A100 Ø32
  • 16.180.063.32Оправка для насадных фрез комбинированная HSK-A63 Ø32, L 60 мм
  • 16.180.063.32/100Оправка для насадных фрез комбинированная HSK-A63 Ø32, L 100 мм
  • 16.180.100.32Оправка для насадных фрез комбинированная HSK-A100 Ø32
  • A16.160.100.27/300-58IKОправка для насадных фрез виброгасящая HSK-A100 Ø27, Ø58 мм, L 300 мм
  • A16.160.100.32/300-78Оправка для насадных фрез виброгасящая HSK-A100 Ø32, Ø300 мм

Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)9

  • 18.160.050.32Оправка для насадных фрез PSC 50 Ø32
  • 18.160.063.32/100Оправка для насадных фрез PSC 63 Ø32
  • 18.160.080.32/100Оправка для насадных фрез PSC 80 Ø32
  • 18.160.100.32Оправка для насадных фрез PSC 100 Ø32, L 50 мм
  • 18.160.100.32/100Оправка для насадных фрез PSC 100 Ø32, L 100 мм
  • 18.180.050.32Оправка для насадных фрез комбинированная PSC 50 Ø32
  • 18.180.063.32Оправка для насадных фрез комбинированная PSC 63 Ø32
  • 18.180.080.32Оправка для насадных фрез комбинированная PSC 80 Ø32
  • 18.180.100.32Оправка для насадных фрез комбинированная PSC 100 Ø32

Документы по позиции

Для этой позиции документы пока не привязаны.
