Canela · Оправки расточные — прижим за лунку, пластина C (ромбическая 80°) · арт. PSC63-DCLNL27140-16

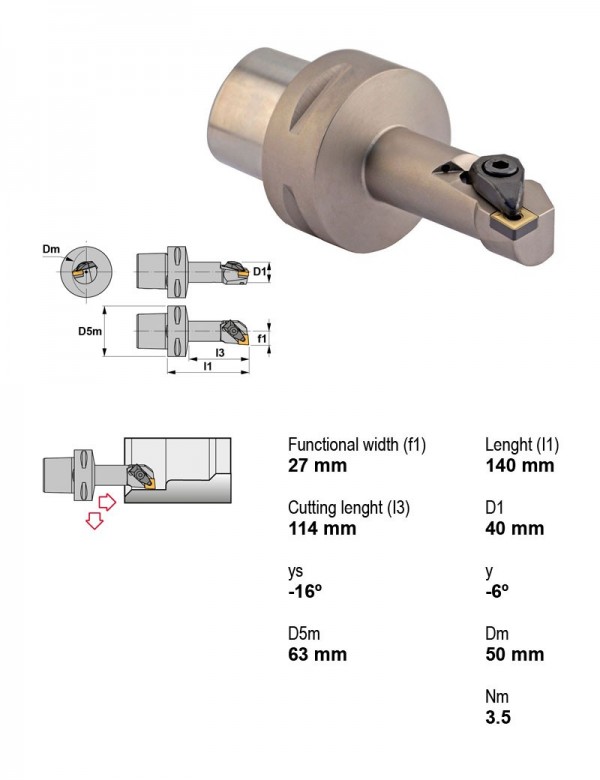

Оправка расточная Ø63 мм, 95°, левое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Крепление пластины Прижим за лунку
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Диаметр корпуса | 27 мм |
| Длина корпуса | 140 мм |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 63 мм |
| Под пластину, I.C. | 15.88 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — прижим за лунку, пластина C (ромбическая 80°) — 25 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | Диаметр корпуса, мм | Длина корпуса, мм | В список |
|---|---|---|---|---|---|---|---|
| PSC50-AC | Есть | Левое | 50 | — | — | — | |
| PSC50-DCLNL13080-09 | Есть | Левое | 50 | 9.52 | 13 | 80 | |
| PSC50-DCLNL17090-12 | Есть | Левое | 50 | 12.7 | 17 | 90 | |
| PSC50-DCLNR13080-09 | Есть | Правое | 50 | 9.52 | 13 | 80 | |
| PSC50-DCLNR17090-12 | Есть | Правое | 50 | 12.7 | 17 | 90 | |
| PSC63-DCLNL17100-12 | Есть | Левое | 63 | 12.7 | 17 | 100 | |
| PSC63-DCLNL27140-16 | Есть | Левое | 63 | 15.88 | 27 | 140 | Текущая |
| PSC63-DCLNR17100-12 | Есть | Правое | 63 | 12.7 | 17 | 100 | |
| PSC63-DCLNR27140-16 | Есть | Правое | 63 | 15.88 | 27 | 140 | |
| S25T-DCLNL12-N | Нет | Левое | 25 | 12.7 | — | — | |
| S25T-DCLNR12-N | Нет | Правое | 25 | 12.7 | — | — | |
| S32U-DCLNL12-N | Нет | Левое | 32 | 12.7 | — | — |
Совместимость
Связанные позиции по данным производителя — 14 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-DCLNL27140-16.
Пластины токарные по ISO 18322
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
- CNMG160612RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 1,2
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Подходит к позициям
У этих позиций PSC63-DCLNL27140-16 указан производителем как подходящий.
Корпуса сборных фрез6
- 013090063Фреза сборная Ø63 мм, 4 зуб., хвостовик Ø27 мм, Применение Фрезы уступа и торцевые
- 013090080Фреза сборная Ø80 мм, 5 зуб., хвостовик Ø32 мм, Применение Фрезы уступа и торцевые
- 013090100Фреза сборная Ø100 мм, 6 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые
- 013090125Фреза сборная Ø125 мм, 6 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые
- 013090160Фреза сборная Ø160 мм, 7 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые
- 013090200Фреза сборная Ø200 мм, 8 зуб., хвостовик Ø60 мм, Применение Фрезы уступа и торцевые
