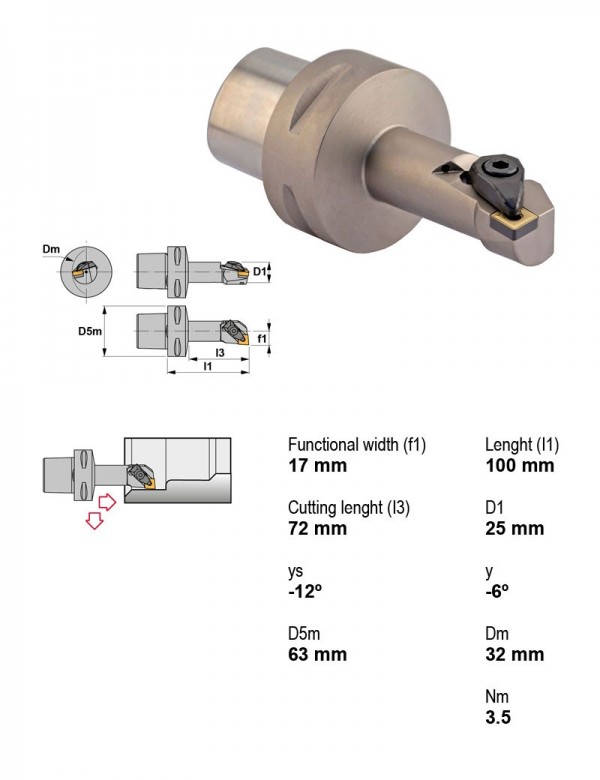

Оправка расточная Ø63 мм, 95°, левое
Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. PSC63-DCLNL17100-12

Оправка расточная Ø63 мм, 95°, левое

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане95°
Крепление пластиныПрижим за лунку
ПрисоединениеPSC
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика63
Задний уголОтрицательный
Форма пластиныC — ромбическая 80°

Другие типоразмеры серии

Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголФорма пластиныДиаметр хвостовикаВ список
PSC50-SCLCR17090-0995°Центральный винтPSCЕстьПравоеПоложительныйC — ромбическая 80°50
PSC50-SCLCR17090-1295°Центральный винтPSCЕстьПравоеПоложительныйC — ромбическая 80°50
PSC50-SCLCR22110-1295°Центральный винтPSCЕстьПравоеПоложительныйC — ромбическая 80°50
PSC50-SCLCR27140-1295°Центральный винтPSCЕстьПравоеПоложительныйC — ромбическая 80°50
PSC50-SCLCR35100-0995°Центральный винтPSCЕстьПравоеПоложительныйC — ромбическая 80°50
PSC50-SCLCR35100-1295°Центральный винтPSCЕстьПравоеПоложительныйC — ромбическая 80°50
PSC63-DCLNL17100-1295°Прижим за лункуPSCЕстьЛевоеОтрицательныйC — ромбическая 80°63Текущая
PSC63-DCLNL27140-1695°Прижим за лункуPSCЕстьЛевоеОтрицательныйC — ромбическая 80°63
PSC63-DCLNR17100-1295°Прижим за лункуPSCЕстьПравоеОтрицательныйC — ромбическая 80°63
PSC63-DCLNR27140-1695°Прижим за лункуPSCЕстьПравоеОтрицательныйC — ромбическая 80°63
PSC63-DDUNL27140-1593°Прижим за лункуPSCЕстьЛевоеОтрицательныйD — ромбическая 55°63
PSC63-DDUNR27140-1593°Прижим за лункуPSCЕстьПравоеОтрицательныйD — ромбическая 55°63
Показать ещё · всего в серии 512

Совместимость

Связанные позиции по данным производителя — 428 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к PSC63-DCLNL17100-12.

Пластины токарные по ISO 183226

  • CNGA120408CBNПластина токарная, ромбическая 80°, IC 12,7 мм, сплав CBN
  • CNGP120404TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15
  • CNGP120408TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15
  • CNMA120408TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
  • CNMA120412TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
  • CNMG120404CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25
  • CNMG120404FC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
  • CNMG120404FMC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
  • CNMG120404MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35
  • CNMG120404TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20
  • CNMG120408CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25
  • CNMG120408KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
  • CNMG120408MC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
  • CNMG120408MC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
  • CNMG120408MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35
  • CNMG120408MFC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
  • CNMG120408MFC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
  • CNMG120408MHC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
  • CNMG120408MHC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
  • CNMG120408RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
  • CNMG120408RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
  • CNMG120408TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20
  • CNMG120412KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
  • CNMG120412MHC-TN20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN20
  • CNMG120412RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
  • CNMG120412RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30

Оправки расточные1

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50

Фрезы дисковые пазовые и отрезные1

  • 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм

Подходит к позициям

У этих позиций PSC63-DCLNL17100-12 указан производителем как подходящий.

Державки токарные по ISO 5608187

  • PCBNL2020K12Державка токарная, 20X20, 75°, левое
  • PCBNL2525M12Державка токарная, 25X25, 75°, левое
  • PCBNL3225P12Державка токарная, 32X25, 75°, левое
  • PCBNR2020K12Державка токарная, 20X20, 75°, правое
  • PCBNR2525M12Державка токарная, 25X25, 75°, правое
  • PCBNR3225P12Державка токарная, 32X25, 75°, правое
  • PCFNL2525M12Державка токарная, 25X25, 90°, левое
  • PCFNR2525M12Державка токарная, 25X25, 90°, правое
  • PCKNL2020K12Державка токарная, 20X20, 75°, левое
  • PCKNL2525M12Державка токарная, 25X25, 75°, левое
  • PCKNL3225P12Державка токарная, 32X25, 75°, левое
  • PCKNR2020K12Державка токарная, 20X20, 75°, правое
  • PCKNR2525M12Державка токарная, 25X25, 75°, правое
  • PCKNR3225P12Державка токарная, 32X25, 75°, правое
  • PCLNL1616H12Державка токарная, 16X16, 95°, левое
  • PCLNL2020K12Державка токарная, 20X20, 95°, левое
  • PCLNL2525M12Державка токарная, 25X25, 95°, левое
  • PCLNL3225P12Державка токарная, 32X25, 95°, левое
  • PCLNL3232P12Державка токарная, 32X32, 95°, левое
  • PCLNR1616H12Державка токарная, 16X16, 95°, правое
  • PCLNR2020K12Державка токарная, 20X20, 95°, правое
  • PCLNR2525M12Державка токарная, 25X25, 95°, правое
  • PCLNR3225P12Державка токарная, 32X25, 95°, правое
  • PCLNR3232P12Державка токарная, 32X32, 95°, правое
  • PCMNN2020K12Державка токарная, 20X20, 50°
  • PCMNN2525M12Державка токарная, 25X25, 50°
  • PCMNN3225P12Державка токарная, 32X25, 50°
  • PCSNL2020K12Державка токарная, 20X20, 45°, левое
  • PCSNL2525M12Державка токарная, 25X25, 45°, левое
  • PCSNR2020K12Державка токарная, 20X20, 45°, правое
  • PCSNR2525M12Державка токарная, 25X25, 45°, правое
  • PDJNL2020K15Державка токарная, 20X20, 93°, левое
  • PDJNL2525M15Державка токарная, 25X25, 93°, левое
  • PDJNL3225P15Державка токарная, 32X25, 93°, левое
  • PDJNL3232P15Державка токарная, 32X32, 93°, левое
  • PDJNL4025R15Державка токарная, 40X25, 93°, левое
  • PDJNL5032S15Державка токарная, 50X32, 93°, левое
  • PDJNR2020K15Державка токарная, 20X20, 93°, правое
  • PDJNR2525M15Державка токарная, 25X25, 93°, правое
  • PDJNR3225P15Державка токарная, 32X25, 93°, правое

Показаны первые 40 из 187. Остальные — в разделе Державки токарные по ISO 5608.

Оправки расточные123

  • A32S-PCLNL12Оправка расточная Ø32 мм, 95°, левое
  • A32S-PCLNR12Оправка расточная Ø32 мм, 95°, правое
  • A32S-PDUNL15Оправка расточная Ø32 мм, 93°, левое
  • A32S-PDUNR15Оправка расточная Ø32 мм, 93°, правое
  • A32S-PSKNL12Оправка расточная Ø32 мм, 75°, левое
  • A32S-PSKNR12Оправка расточная Ø32 мм, 75°, правое
  • A32S-PSSNL12Оправка расточная Ø32 мм, 45°, левое
  • A32S-PSSNR12Оправка расточная Ø32 мм, 45°, правое
  • A32S-PWLNL08Оправка расточная Ø32 мм, 95°, левое
  • A32S-PWLNR08Оправка расточная Ø32 мм, 95°, правое
  • A32X-PCLNL12-NОправка расточная Ø32 мм, 95°, левое
  • A32X-PCLNR12-NОправка расточная Ø32 мм, 95°, правое
  • A32X-PDUNL15-NОправка расточная Ø32 мм, 93°, левое
  • A32X-PDUNR15-NОправка расточная Ø32 мм, 93°, правое
  • A32X-PWLNL08-NОправка расточная Ø32 мм, 95°, левое
  • A32X-PWLNR08-NОправка расточная Ø32 мм, 95°, правое
  • A40T-PCLNL12Оправка расточная Ø40 мм, 95°, левое
  • A40T-PCLNR12Оправка расточная Ø40 мм, 95°, правое
  • A40T-PDUNL15Оправка расточная Ø40 мм, 93°, левое
  • A40T-PDUNR15Оправка расточная Ø40 мм, 93°, правое
  • A40T-PSKNL12Оправка расточная Ø40 мм, 75°, левое
  • A40T-PSKNR12Оправка расточная Ø40 мм, 75°, правое
  • A40T-PTFNL22Оправка расточная Ø40 мм, 90°, левое
  • A40T-PTFNR22Оправка расточная Ø40 мм, 90°, правое
  • A40T-PWLNL08Оправка расточная Ø40 мм, 95°, левое
  • A40T-PWLNR08Оправка расточная Ø40 мм, 95°, правое
  • A40X-PCLNL12-NОправка расточная Ø40 мм, 95°, левое
  • A40X-PCLNR12-NОправка расточная Ø40 мм, 95°, правое
  • A40X-PDUNL15-NОправка расточная Ø40 мм, 93°, левое
  • A40X-PDUNR15-NОправка расточная Ø40 мм, 93°, правое
  • A40X-PWLNL08-NОправка расточная Ø40 мм, 95°, левое
  • A40X-PWLNR08-NОправка расточная Ø40 мм, 95°, правое
  • A50X-PCLNL12-NОправка расточная Ø50 мм, 95°, левое
  • A50X-PCLNR12-NОправка расточная Ø50 мм, 95°, правое
  • A50X-PDUNL15-NОправка расточная Ø50 мм, 93°, левое
  • A50X-PDUNR15-NОправка расточная Ø50 мм, 93°, правое
  • A50X-PWLNL08-NОправка расточная Ø50 мм, 95°, левое
  • A50X-PWLNR08-NОправка расточная Ø50 мм, 95°, правое
  • A60X-PCLNL12-NОправка расточная Ø60 мм, 95°, левое
  • A60X-PCLNR12-NОправка расточная Ø60 мм, 95°, правое

Показаны первые 40 из 123. Остальные — в разделе Оправки расточные.

Адаптеры с хвостовиком по DIN 6987131

  • 11.160.30.27Оправка для насадных фрез DIN 69871-A / K ISO 30 Ø27
  • 11.160.40.27Оправка для насадных фрез DIN 69871-A / K ISO 40 Ø27
  • 11.160.40.27/100Оправка для насадных фрез DIN 69871-A / K ISO 40 Ø27
  • 11.160.50.27Оправка для насадных фрез DIN 69871-A / K ISO 50 Ø27
  • 11.180.30.27Оправка для насадных фрез комбинированная DIN 69871-A / K ISO 30 Ø27
  • 11.180.40.27Оправка для насадных фрез комбинированная DIN 69871-A / K ISO 40 Ø27
  • 11.180.40.27/100Оправка для насадных фрез комбинированная DIN 69871-A / K ISO 40 Ø27
  • 11.180.50.27Оправка для насадных фрез комбинированная DIN 69871-A / K ISO 50 Ø27
  • 11.180.50.27/100Оправка для насадных фрез комбинированная DIN 69871-A / K ISO 50 Ø27
  • 13.160.40.27Оправка для насадных фрез DIN 69871-B / K ISO 40 Ø27
  • 13.160.40.27/100Оправка для насадных фрез DIN 69871-B / K ISO 40 Ø27
  • 13.160.50.27Оправка для насадных фрез DIN 69871-B / K ISO 50 Ø27
  • 13.160.50.27/100Оправка для насадных фрез DIN 69871-B / K ISO 50 Ø27
  • 13.160.50.27/150Оправка для насадных фрез DIN 69871-B / K ISO 50 Ø27
  • A11.160.40.27/150-58Оправка для насадных фрез виброгасящая DIN 69871-A / K ISO 40 Ø27
  • A11.160.40.27/200-58Оправка для насадных фрез виброгасящая DIN 69871-A / K ISO 40 Ø27
  • A11.160.40.27/200-58IKОправка для насадных фрез виброгасящая DIN 69871-A / K ISO 40 Ø27
  • A11.160.40.27/250-58Оправка для насадных фрез виброгасящая DIN 69871-A / K ISO 40 Ø27
  • A11.160.40.27/300-58Оправка для насадных фрез виброгасящая DIN 69871-A / K ISO 40 Ø27
  • A11.160.50.27/200Оправка для насадных фрез виброгасящая DIN 69871-A / K ISO 50 Ø27
  • A11.160.50.27/200-58Оправка для насадных фрез виброгасящая DIN 69871-A / K ISO 50 Ø27
  • A11.160.50.27/200-58IKОправка для насадных фрез виброгасящая DIN 69871-A / K ISO 50 Ø27
  • A11.160.50.27/250Оправка для насадных фрез виброгасящая DIN 69871-A / K ISO 50 Ø27
  • A11.160.50.27/250-58Оправка для насадных фрез виброгасящая DIN 69871-A / K ISO 50 Ø27
  • A11.160.50.27/300Оправка для насадных фрез виброгасящая DIN 69871-A / K ISO 50 Ø27
  • A11.160.50.27/300-58Оправка для насадных фрез виброгасящая DIN 69871-A / K ISO 50 Ø27
  • A11.160.50.27/300-58IKОправка для насадных фрез виброгасящая DIN 69871-A / K ISO 50 Ø27
  • A11.160.50.27/400Оправка для насадных фрез виброгасящая DIN 69871-A / K ISO 50 Ø27
  • A11.160.50.27/400-58Оправка для насадных фрез виброгасящая DIN 69871-A / K ISO 50 Ø27
  • A11.160.50.27/500Оправка для насадных фрез виброгасящая DIN 69871-A / K ISO 50 Ø27
  • A11.160.50.27/500-58Оправка для насадных фрез виброгасящая DIN 69871-A / K ISO 50 Ø27

Адаптеры с хвостовиком по JIS B 6339 (BT MAS)26

  • 20.160.30.27Оправка для насадных фрез JIS B 6339-BT / 30 Ø27
  • 20.160.40.27/100Оправка для насадных фрез JIS B 6339-BT / 40 Ø27
  • 20.160.50.27Оправка для насадных фрез JIS B 6339-BT / 50 Ø27
  • 20.160.50.27/150Оправка для насадных фрез JIS B 6339-BT / 50 Ø27
  • 20.180.30.27Оправка для насадных фрез комбинированная JIS B 6339-BT / 30 Ø27
  • 20.180.40.27Оправка для насадных фрез комбинированная JIS B 6339-BT / 40 Ø27
  • 20.180.40.27/100Оправка для насадных фрез комбинированная JIS B 6339-BT / 40 Ø27
  • 20.180.50.27Оправка для насадных фрез комбинированная JIS B 6339-BT / 50 Ø27
  • 20.180.50.27/125Оправка для насадных фрез комбинированная JIS B 6339-BT / 50 Ø27
  • 23.160.40.27Оправка для насадных фрез JIS B 6339-BT / 40 Ø27
  • 23.160.40.27/100Оправка для насадных фрез JIS B 6339-BT / 40 Ø27
  • 23.160.50.27Оправка для насадных фрез JIS B 6339-BT / 50 Ø27
  • A20.160.40.22/300-48Оправка для насадных фрез виброгасящая JIS B 6339-BT / 40 Ø22
  • A20.160.40.27/150-58Оправка для насадных фрез виброгасящая JIS B 6339-BT / 40 Ø27
  • A20.160.40.27/200-58Оправка для насадных фрез виброгасящая JIS B 6339-BT / 40 Ø27
  • A20.160.40.27/250-58Оправка для насадных фрез виброгасящая JIS B 6339-BT / 40 Ø27
  • A20.160.50.22/500-58Оправка для насадных фрез виброгасящая JIS B 6339-BT / 50 Ø22
  • A20.160.50.27/200Оправка для насадных фрез виброгасящая JIS B 6339-BT / 50 Ø27
  • A20.160.50.27/200-58Оправка для насадных фрез виброгасящая JIS B 6339-BT / 50 Ø27
  • A20.160.50.27/250Оправка для насадных фрез виброгасящая JIS B 6339-BT / 50 Ø27
  • A20.160.50.27/250-58Оправка для насадных фрез виброгасящая JIS B 6339-BT / 50 Ø27
  • A20.160.50.27/300Оправка для насадных фрез виброгасящая JIS B 6339-BT / 50 Ø27
  • A20.160.50.27/300-58Оправка для насадных фрез виброгасящая JIS B 6339-BT / 50 Ø27
  • A20.160.50.27/400Оправка для насадных фрез виброгасящая JIS B 6339-BT / 50 Ø27
  • A20.160.50.27/400-58Оправка для насадных фрез виброгасящая JIS B 6339-BT / 50 Ø27
  • A20.160.50.27/500Оправка для насадных фрез виброгасящая JIS B 6339-BT / 50 Ø27

Адаптеры с хвостовиком по DIN 69893-1 (HSK-A)12

  • 16.160.063.27Оправка для насадных фрез HSK-A63 Ø27
  • 16.160.063.27/100Оправка для насадных фрез HSK-A63 Ø27
  • 16.160.063.27/160Оправка для насадных фрез HSK-A63 Ø27
  • 16.160.100.27Оправка для насадных фрез HSK-A100 Ø27
  • 16.180.063.27Оправка для насадных фрез комбинированная HSK-A63 Ø27
  • 16.180.063.27/100Оправка для насадных фрез комбинированная HSK-A63 Ø27
  • 16.180.100.27Оправка для насадных фрез комбинированная HSK-A100 Ø27
  • A16.160.063.27/200-58Оправка для насадных фрез виброгасящая HSK-A63 Ø27
  • A16.160.100.22/300-48IKОправка для насадных фрез виброгасящая HSK-A100 Ø22
  • A16.160.100.27/200-58Оправка для насадных фрез виброгасящая HSK-A100 Ø27
  • A16.160.100.27/200-58IKОправка для насадных фрез виброгасящая HSK-A100 Ø27
  • A16.160.100.27/300-58Оправка для насадных фрез виброгасящая HSK-A100 Ø27

Адаптеры с хвостовиком по DIN 208011

  • 10.160.30.27Оправка для насадных фрез DIN 2080 / K ISO 30 Ø27
  • 10.160.40.27Оправка для насадных фрез DIN 2080 / K ISO 40 Ø27
  • 10.160.40.27/100Оправка для насадных фрез DIN 2080 / K ISO 40 Ø27
  • 10.160.50.27Оправка для насадных фрез DIN 2080 / K ISO 50 Ø27
  • 10.160.50.27/150Оправка для насадных фрез DIN 2080 / K ISO 50 Ø27
  • 10.180.30.27Оправка для насадных фрез комбинированная DIN 2080 / K ISO 30 Ø27
  • 10.180.40.27Оправка для насадных фрез комбинированная DIN 2080 / K ISO 40 Ø27
  • 10.180.40.27/125Оправка для насадных фрез комбинированная DIN 2080 / K ISO 40 Ø27
  • 10.180.50.27Оправка для насадных фрез комбинированная DIN 2080 / K ISO 50 Ø27
  • 10.180.50.27/125Оправка для насадных фрез комбинированная DIN 2080 / K ISO 50 Ø27
  • 10.180.50.27/200Оправка для насадных фрез комбинированная DIN 2080 / K ISO 50 Ø27

Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)9

  • 18.160.050.27Оправка для насадных фрез PSC 50 Ø27
  • 18.160.063.27/100Оправка для насадных фрез PSC 63 Ø27
  • 18.160.080.27/100Оправка для насадных фрез PSC 80 Ø27
  • 18.160.100.27Оправка для насадных фрез PSC 100 Ø27
  • 18.160.100.27/100Оправка для насадных фрез PSC 100 Ø27
  • 18.180.050.27Оправка для насадных фрез комбинированная PSC 50 Ø27
  • 18.180.063.27Оправка для насадных фрез комбинированная PSC 63 Ø27
  • 18.180.080.27Оправка для насадных фрез комбинированная PSC 80 Ø27
  • 18.180.100.27Оправка для насадных фрез комбинированная PSC 100 Ø27

Документы по позиции

Для этой позиции технический лист пока не привязан.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
