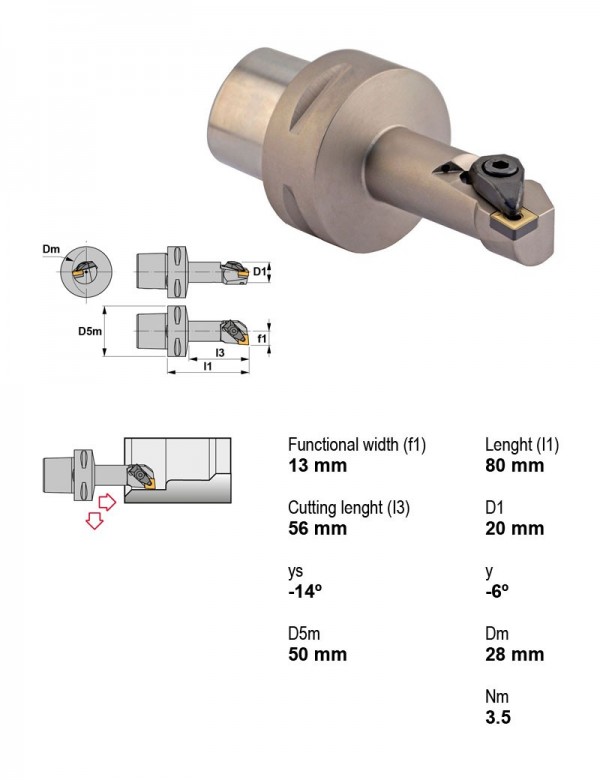

Canela · Оправки расточные — прижим за лунку, пластина C (ромбическая 80°) · арт. PSC50-DCLNL13080-09
Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — прижим за лунку, пластина C (ромбическая 80°) — 25 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|
| PSC40-DCLNR17090-12 | PSC | Есть | Правое | 40 | 12.7 | |
| PSC40-DTFNL27050-22 | PSC | Есть | Левое | 40 | 12.7 | |
| PSC40-DTFNR27050-22 | PSC | Есть | Левое | 40 | 12.7 | |
| PSC40-MSSNL27045-15 | PSC | Есть | Левое | 40 | 15.88 | |
| PSC40-MSSNR27045-15 | PSC | Есть | Левое | 40 | 15.88 | |
| PSC50-AC | PSC | Есть | Левое | 50 | — | |
| PSC50-DCLNL13080-09 | PSC | Есть | Левое | 50 | 9.52 | Текущая |
| PSC50-DCLNL17090-12 | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-DCLNR13080-09 | PSC | Есть | Правое | 50 | 9.52 | |
| PSC50-DCLNR17090-12 | PSC | Есть | Правое | 50 | 12.7 | |
| PSC63-DCLNL17100-12 | PSC | Есть | Левое | 63 | 12.7 | |
| PSC63-DCLNL27140-16 | PSC | Есть | Левое | 63 | 15.88 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-DCLNL13080-09.
Пластины токарные по ISO 18323
- CNMG090304FC-TN15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4
- CNMG090308FC-TN15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8
- CNMG090308MC-TN35Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN35
Винты для пластин1
- 1695Винт под шестигранник M5×0,8 1695
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм, Применение Канавки, Крепление пластины Прижим Top Notch
Оправки расточные1
- PSC40-DDUNL27080-15Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
