Canela · Державки токарные — прижим за лунку, пластина T (треугольная 60°) · арт. PSC63-DTFNR45065-22

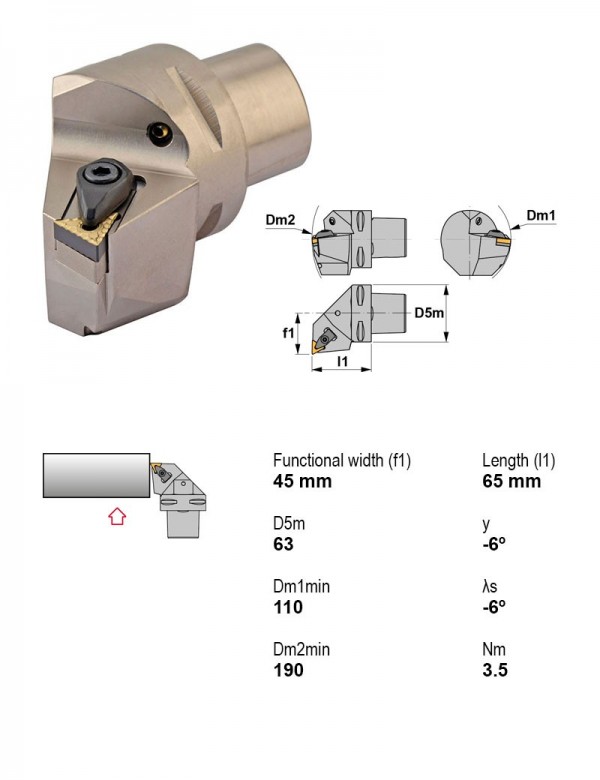

Державка токарная Ø63 мм, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
| Применение | Внутреннее торцевание |
|---|---|
| Главный угол в плане | 90° |
| Диаметр корпуса | 45 мм |
| Длина корпуса | 65 мм |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 63 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PSC63-DTFNR45065-22 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу PSC63-DTFNR45065-22 →
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина T (треугольная 60°) — 34 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр корпуса, мм | Длина корпуса, мм | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC50-DTGNL35060-16 | Точение | 90° | Есть | Левое | 35 | 60 | 50 | 9.52 | |
| PSC50-DTGNL35060-22 | Точение | 90° | Есть | Левое | 35 | 60 | 50 | 12.7 | |
| PSC50-DTGNR35060-16 | Точение | 90° | Есть | Правое | 35 | 60 | 50 | 9.52 | |
| PSC50-DTGNR35060-22 | Точение | 90° | Есть | Правое | 35 | 60 | 50 | 12.7 | |
| PSC63-DTFNL45065-16 | Внутреннее торцевание | 90° | Есть | Левое | 45 | 65 | 63 | 9.52 | |
| PSC63-DTFNL45065-22 | Внутреннее торцевание | 90° | Есть | Левое | 45 | 65 | 63 | 12.7 | |
| PSC63-DTFNR45065-16 | Внутреннее торцевание | 90° | Есть | Правое | 45 | 65 | 63 | 9.52 | |
| PSC63-DTFNR45065-22 | Внутреннее торцевание | 90° | Есть | Правое | 45 | 65 | 63 | 12.7 | Текущая |
| PSC63-DTGNL45065-16 | Точение | 90° | Есть | Левое | 45 | 65 | 63 | 9.52 | |
| PSC63-DTGNL45065-22 | Точение | 90° | Есть | Левое | 45 | 65 | 63 | 12.7 | |
| PSC63-DTGNR45065-16 | Точение | 90° | Есть | Правое | 45 | 65 | 63 | 9.52 | |
| PSC63-DTGNR45065-22 | Точение | 90° | Есть | Правое | 45 | 65 | 63 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-DTFNR45065-22.
Пластины токарные по ISO 18323
- TNMA220412TK15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- TNMG220408MC-TN15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8
- TNMG220408MC-TN30Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
