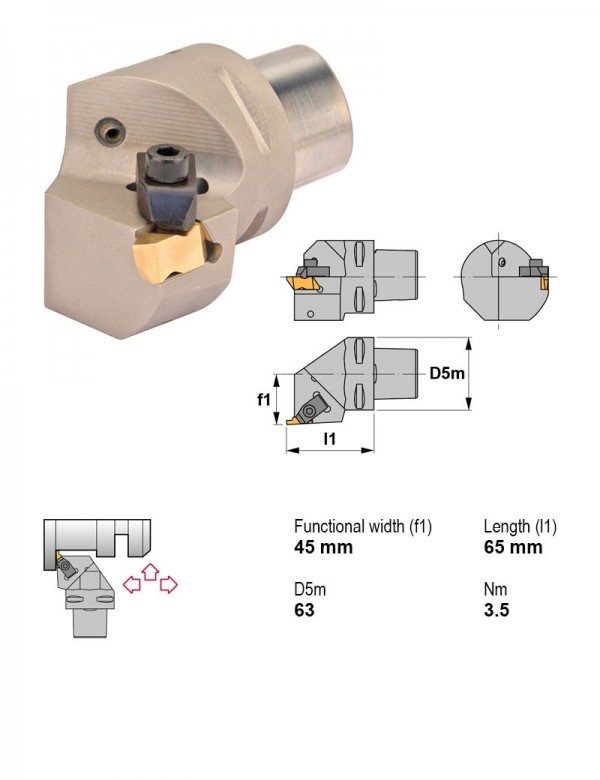

Canela · Державки резьбовые — прижим Top Notch · арт. PSC63-NSR45065-04
Державка резьбовая Ø63 мм, Применение канавки, резьбонарезание, Диаметр корпуса 45 мм, Длина корпуса 65 мм, Направление резания Правое
| Применение | канавки, резьбонарезание |
|---|---|
| Диаметр корпуса | 45 мм |
| Длина корпуса | 65 мм |
| Крепление пластины | Прижим Top Notch |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 63 мм |
Другие типоразмеры серии
Державки резьбовые — прижим Top Notch — 46 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.
| Артикул | Применение | Диаметр корпуса, мм | Длина корпуса, мм | Направление резания | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|
| PSC63-NEL27140-04 | Канавки | 27 | 140 | Левое | 63 | |
| PSC63-NEL35175-04 | Канавки | 35 | 175 | Левое | 63 | |
| PSC63-NEL45065-03 | канавки, резьбонарезание | 45 | 65 | Левое | 63 | |
| PSC63-NER27140-04 | Канавки | 27 | 140 | Правое | 63 | |
| PSC63-NER35175-04 | Канавки | 35 | 175 | Правое | 63 | |
| PSC63-NER45065-03 | канавки, резьбонарезание | 45 | 65 | Правое | 63 | |
| PSC63-NRL45065-03 | канавки, резьбонарезание | 45 | 65 | Левое | 63 | |
| PSC63-NRR45065-03 | канавки, резьбонарезание | 45 | 65 | Правое | 63 | |
| PSC63-NSL45065-03 | канавки, резьбонарезание | 45 | 65 | Левое | 63 | |
| PSC63-NSL45065-04 | канавки, резьбонарезание | 45 | 65 | Левое | 63 | |
| PSC63-NSR45065-03 | канавки, резьбонарезание | 45 | 65 | Правое | 63 | |
| PSC63-NSR45065-04 | канавки, резьбонарезание | 45 | 65 | Правое | 63 | Текущая |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-NSR45065-04.
Пластины канавочные и отрезные7
- NG4125RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 6,48 мм, Ширина реза 3,18 мм
- NG4189RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Правое, Толщина пластины 6,48 мм, Ширина реза 4,8 мм
- NG4213RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 6,48 мм, Ширина реза 5,41 мм
- NG4219RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Правое, Толщина пластины 6,48 мм, Ширина реза 5,56 мм
- NG4250RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Правое, Толщина пластины 6,48 мм, Ширина реза 6,35 мм
- NR4094RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 2,39, Направление резания Правое, Толщина пластины 6,48 мм, Ширина реза 4,78 мм
- NT4RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Толщина пластины 6,48 мм
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
