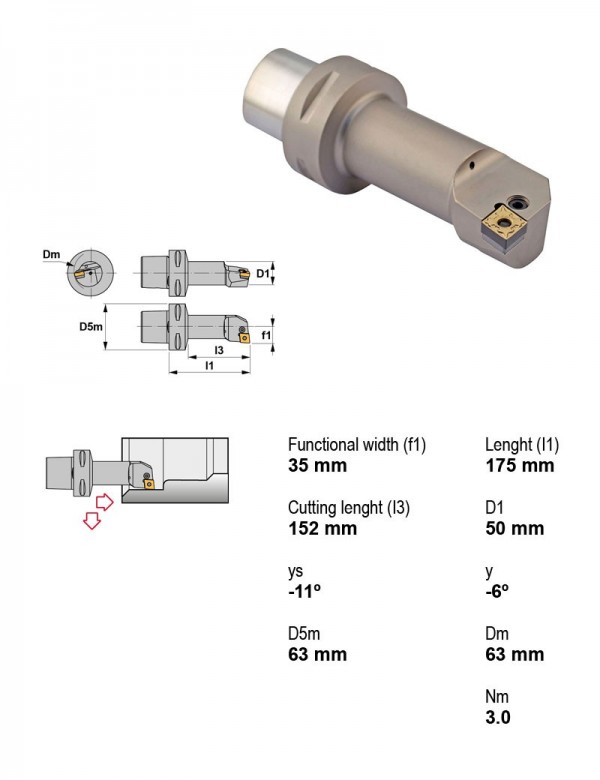

Canela · Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) · арт. PSC63-PCLNL35175-16
Оправка расточная Ø63 мм, 95°, левое, Диаметр корпуса 35 мм, Длина корпуса 175 мм, Крепление пластины Рычажный зажим
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Диаметр корпуса | 35 мм |
| Длина корпуса | 175 мм |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 63 мм |
| Под пластину, I.C. | 15.88 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PSC63-PCLNL35175-16 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу PSC63-PCLNL35175-16 →
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) — 119 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|
| PSC50-PCLNR27140-12 | внутреннее торцевание, внутреннее точение | 95° | Есть | Правое | 50 | 12.7 | |
| PSC50-PCLNR35100-12 | внутреннее торцевание, внутреннее точение | 95° | Есть | Правое | 50 | 12.7 | |
| PSC50-PCLNR35150-16 | внутреннее торцевание, внутреннее точение | 95° | Есть | Правое | 50 | 15.88 | |
| PSC63-PCLNL17100-12 | внутреннее торцевание, внутреннее точение | 95° | Есть | Левое | 63 | 12.7 | |
| PSC63-PCLNL22110-12 | внутреннее торцевание, внутреннее точение | 95° | Есть | Левое | 63 | 12.7 | |
| PSC63-PCLNL27140-16 | внутреннее торцевание, внутреннее точение | 95° | Есть | Левое | 63 | 15.88 | |
| PSC63-PCLNL35175-16 | внутреннее торцевание, внутреннее точение | 95° | Есть | Левое | 63 | 15.88 | Текущая |
| PSC63-PCLNR17100-12 | внутреннее торцевание, внутреннее точение | 95° | Есть | Правое | 63 | 12.7 | |
| PSC63-PCLNR22110-12 | внутреннее торцевание, внутреннее точение | 95° | Есть | Правое | 63 | 12.7 | |
| PSC63-PCLNR27140-16 | внутреннее торцевание, внутреннее точение | 95° | Есть | Правое | 63 | 15.88 | |
| PSC63-PCLNR35175-16 | внутреннее торцевание, внутреннее точение | 95° | Есть | Правое | 63 | 15.88 | |
| S16R-PCLNL09 | внутреннее торцевание, внутреннее точение | 95° | Нет | Левое | 16 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-PCLNL35175-16.
Пластины токарные по ISO 18322
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
- CNMG160612RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 1,2
Документы по позиции
Для этой позиции документы пока не привязаны.
