Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. PSC50-PCLNR35150-16

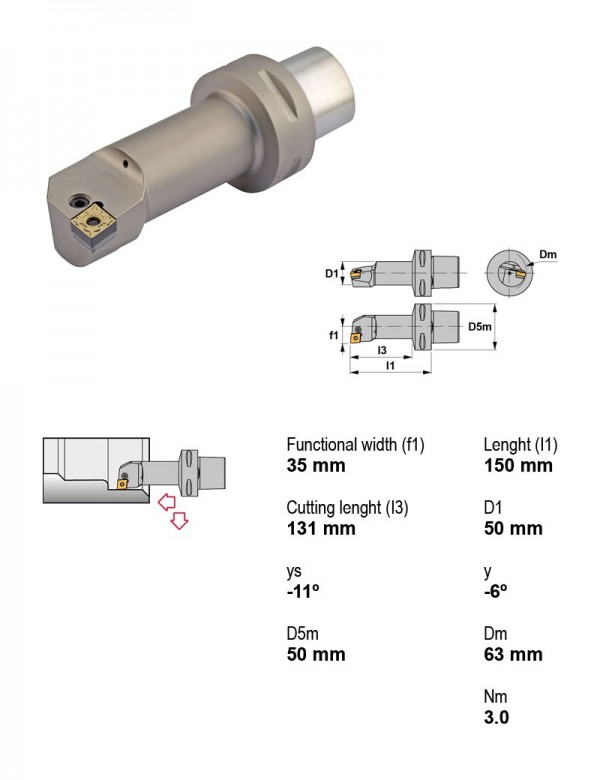

Оправка расточная Ø50 мм, 95°, правое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC50-PCLNL35150-16 | 95° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | 50 | |
| PSC50-PCLNR13080-09 | 95° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | 50 | |
| PSC50-PCLNR17090-12 | 95° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | 50 | |
| PSC50-PCLNR22110-12 | 95° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | 50 | |
| PSC50-PCLNR27140-12 | 95° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | 50 | |
| PSC50-PCLNR35100-12 | 95° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | 50 | |
| PSC50-PCLNR35150-16 | 95° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | 50 | Текущая |
| PSC50-SCLCL11070-09 | 95° | Центральный винт | PSC | Есть | Левое | Положительный | C — ромбическая 80° | 50 | |
| PSC50-SCLCL13080-09 | 95° | Центральный винт | PSC | Есть | Левое | Положительный | C — ромбическая 80° | 50 | |
| PSC50-SCLCL17090-09 | 95° | Центральный винт | PSC | Есть | Левое | Положительный | C — ромбическая 80° | 50 | |
| PSC50-SCLCL17090-12 | 95° | Центральный винт | PSC | Есть | Левое | Положительный | C — ромбическая 80° | 50 | |
| PSC50-SCLCL22110-12 | 95° | Центральный винт | PSC | Есть | Левое | Положительный | C — ромбическая 80° | 50 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-PCLNR35150-16.
Пластины токарные по ISO 18322
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30
- CNMG160612RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
Оправки расточные1
- PSC40-SVQCL27080-16Оправка расточная Ø40 мм, 107°30', левое
Пластины канавочные и отрезные1
- LS16.1897.02TL20Пластина отрезная, прямоугольная 90°, IC 11,0 мм, сплав TL20
Документы по позиции
Для этой позиции технический лист пока не привязан.
