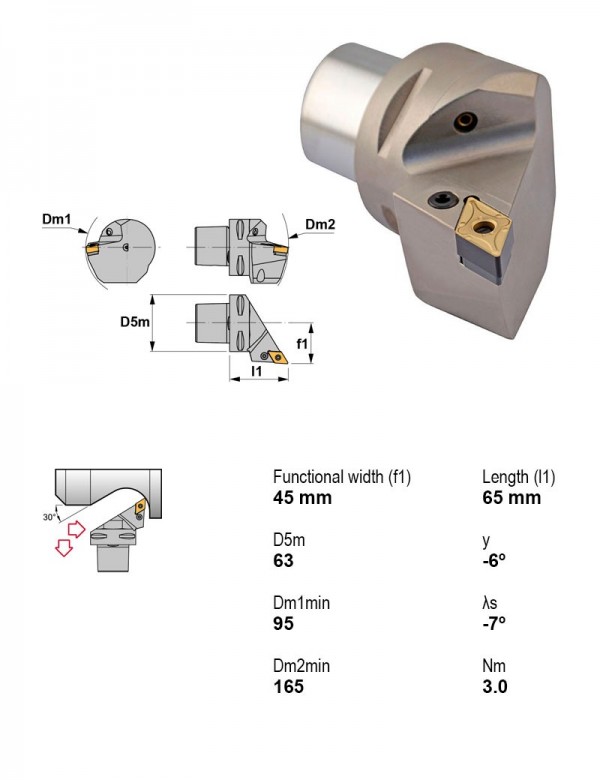

Державка токарная Ø63 мм, 93°, левое
Canela · Державки токарные — профилирование, точение · арт. PSC63-PDJNL45065-15

Державка токарная Ø63 мм, 93°, левое

Применениепрофилирование, точение
Главный угол в плане93°
Крепление пластиныРычажный зажим
ПрисоединениеPSC
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика63
Задний уголОтрицательный
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Державки токарные — профилирование, точение — 307 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголФорма пластиныСечение державкиВ список
PSC63-MTJNL45065-1693°Клиновой или двойной зажимPSCЕстьЛевоеОтрицательныйT — треугольная 60°—
PSC63-MTJNL45065-2293°Клиновой или двойной зажимPSCЕстьЛевоеОтрицательныйT — треугольная 60°—
PSC63-MTJNR45065-1693°Клиновой или двойной зажимPSCЕстьПравоеОтрицательныйT — треугольная 60°—
PSC63-MTJNR45065-2293°Клиновой или двойной зажимPSCЕстьПравоеОтрицательныйT — треугольная 60°—
PSC63-MVJNL45065-1693°Клиновой или двойной зажимPSCЕстьЛевоеОтрицательныйV — ромбическая 35°—
PSC63-MVJNR45065-1693°Клиновой или двойной зажимPSCЕстьПравоеОтрицательныйV — ромбическая 35°—
PSC63-PDJNL45065-1593°Рычажный зажимPSCЕстьЛевоеОтрицательныйD — ромбическая 55°—Текущая
PSC63-PDJNR45065-1593°Рычажный зажимPSCЕстьПравоеОтрицательныйD — ромбическая 55°—
PSC63-PRDCN00065-2545°Рычажный зажимPSCЕстьНейтральноеПоложительныйR — круглая—
PSC63-PRSCL45065-2545°Рычажный зажимPSCЕстьЛевоеПоложительныйR — круглая—
PSC63-PRSCR45065-2545°Рычажный зажимPSCЕстьПравоеПоложительныйR — круглая—
PSC63-SDJCL45065-1193°Центральный винтPSCЕстьЛевоеПоложительныйD — ромбическая 55°—
Показать ещё · всего в серии 307

Совместимость

Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSC63-PDJNL45065-15.

Пластины токарные по ISO 183217

  • DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35
  • DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20
  • DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
  • DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15

Державки резьбовые токарные1

Оправки расточные1

Фрезы концевые монолитные1

  • 6054112Фреза монолитная Ø12 мм, 5 зуб., хвостовик Ø12 мм

Документы по позиции

Для этой позиции технический лист пока не привязан.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
