Canela · Державки токарные — рычажный зажим, пластина S (квадратная 90°) · арт. PSC80-PSKNL55080-19

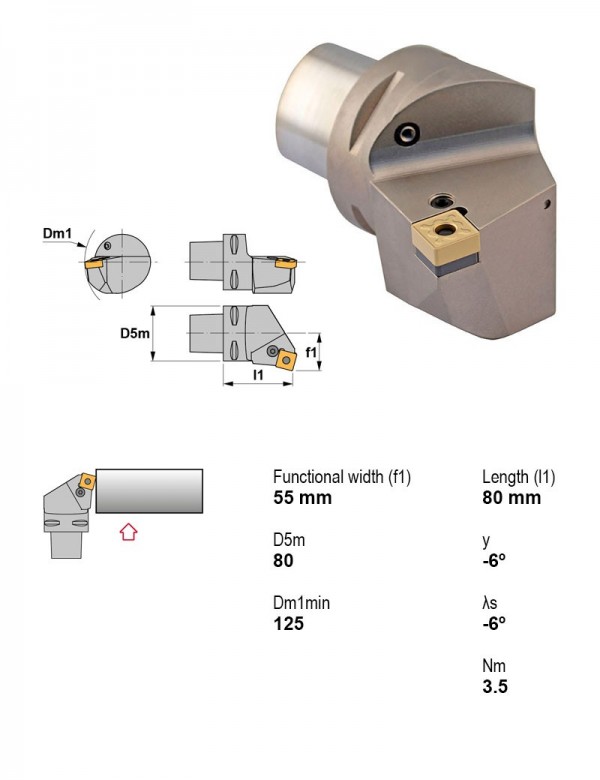

Державка токарная Ø80 мм, 75°, левое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 80 мм |
| Под пластину, I.C. | 19.05 мм |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина S (квадратная 90°) — 148 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSC63-PSSNL45054-15 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Левое | 15.88 | — | |
| PSC63-PSSNL45056-12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Левое | 12.7 | — | |
| PSC63-PSSNR45052-19 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Правое | 19.05 | — | |
| PSC63-PSSNR45054-15 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Правое | 15.88 | — | |
| PSC63-PSSNR45056-12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Правое | 12.7 | — | |
| PSC80-PSDNN00080-25 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Нейтральное | 25.4 | — | |
| PSC80-PSKNL55080-19 | внутреннее торцевание, точение | 75° | PSC | Есть | Левое | 19.05 | — | Текущая |
| PSC80-PSKNL55080-25 | внутреннее торцевание, точение | 75° | PSC | Есть | Левое | 25.4 | — | |
| PSC80-PSKNR55080-19 | внутреннее торцевание, точение | 75° | PSC | Есть | Правое | 19.05 | — | |
| PSC80-PSKNR55080-25 | внутреннее торцевание, точение | 75° | PSC | Есть | Правое | 25.4 | — | |
| PSC80-PSRNL45080-19 | Точение | 75° | PSC | Есть | Левое | 19.05 | — | |
| PSC80-PSRNL45080-25 | Точение | 75° | PSC | Есть | Левое | 25.4 | — |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC80-PSKNL55080-19.
Пластины токарные по ISO 18322
- SNMG190616RC-TN30Пластина токарная, квадратная 90°, IC 19,05 мм, сплав TN30, Характер резания Прерывистое
- SNMM190616TN30Пластина токарная, квадратная 90°, IC 19,05 мм, сплав TN30, Характер резания Лёгкое прерывание
Винты для пластин1
- 4119Штифт стопорный 4119
Державки токарные по ISO 56081
- PSC80-DCLNL55080-19Державка токарная Ø80 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 19,05 мм, Форма пластины C — ромбическая 80°
Запчасти к инструменту1
- 3519Пластина опорная квадратная 3519
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Пластины резьбовые токарные1
- LS16.1020.01TL20Пластина резьбовая S16.1020.01, метрическая резьба, неполный профиль, шаг 2,0–2,5 мм, отверстие от Ø16 мм, левая, сплав TL20
Свёрла корпусные со сменными пластинами1
- 023400019Сверло сборное Ø19 мм, хвостовик Ø16 мм
