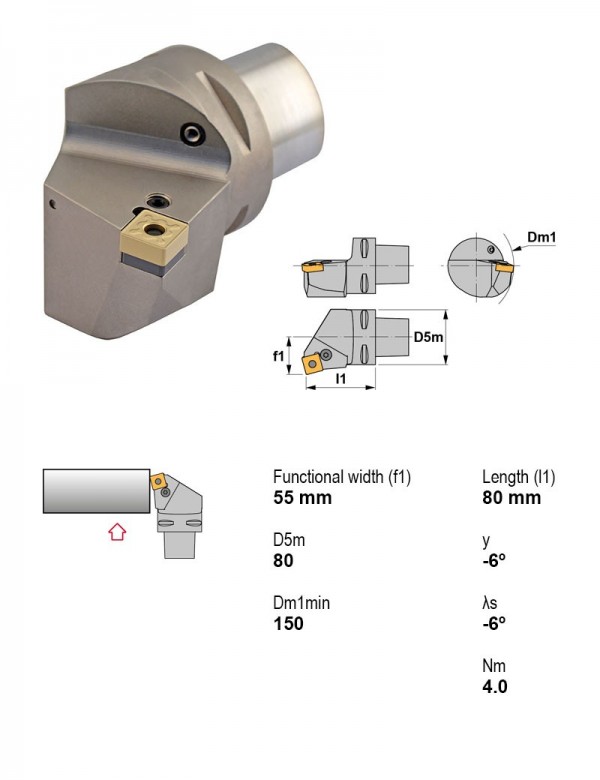

Canela · Державки токарные — рычажный зажим, пластина S (квадратная 90°) · арт. PSC80-PSKNR55080-25
Державка токарная Ø80 мм, 75°, правое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Под пластину, I.C. 25,4 мм
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 80 мм |
| Под пластину, I.C. | 25.4 мм |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина S (квадратная 90°) — 148 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSC63-PSSNR45054-15 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Правое | 15.88 | — | |
| PSC63-PSSNR45056-12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Правое | 12.7 | — | |
| PSC80-PSDNN00080-25 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Нейтральное | 25.4 | — | |
| PSC80-PSKNL55080-19 | внутреннее торцевание, точение | 75° | PSC | Есть | Левое | 19.05 | — | |
| PSC80-PSKNL55080-25 | внутреннее торцевание, точение | 75° | PSC | Есть | Левое | 25.4 | — | |
| PSC80-PSKNR55080-19 | внутреннее торцевание, точение | 75° | PSC | Есть | Правое | 19.05 | — | |
| PSC80-PSKNR55080-25 | внутреннее торцевание, точение | 75° | PSC | Есть | Правое | 25.4 | — | Текущая |
| PSC80-PSRNL45080-19 | Точение | 75° | PSC | Есть | Левое | 19.05 | — | |
| PSC80-PSRNL45080-25 | Точение | 75° | PSC | Есть | Левое | 25.4 | — | |
| PSC80-PSRNR45080-19 | Точение | 75° | PSC | Есть | Правое | 19.05 | — | |
| PSC80-PSRNR45080-25 | Точение | 75° | PSC | Есть | Правое | 25.4 | — | |
| PSC80-PSSNL55070-25 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Левое | 25.4 | — |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC80-PSKNR55080-25.
Винты для пластин1
- 1612Винт рычажного зажима M12×1
Державки токарные по ISO 56081
- PSC80-PCLNL55080-25Державка токарная Ø80 мм, 95°, левое, Крепление пластины Рычажный зажим, Форма пластины C — ромбическая 80°
Запчасти к инструменту1
- 3525Пластина опорная квадратная 3525
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50, Длина 105 мм
Пластины канавочные и отрезные1
- NG4125LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 3,18 мм
Пластины токарные по ISO 18321
- SNMM250724TN30Пластина токарная, квадратная 90°, IC 25,4 мм, сплав TN30
Документы по позиции
Для этой позиции документы пока не привязаны.
