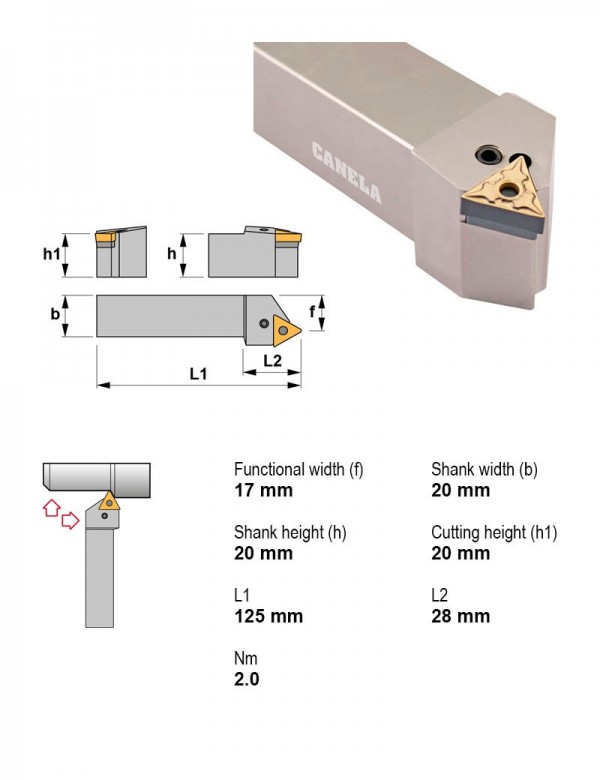

Canela · Державки токарные — рычажный зажим, пластина T (треугольная 60°) · арт. PTTNL2020K16
Державка токарная, 20X20, 60°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 60° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Сечение державки | 20X20 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина T (треугольная 60°) — 54 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Направление резания | Сечение державки | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|
| PTGNR3232P22 | 90° | Правое | 32X32 | 12.7 | |
| PTGNR3232P27 | 90° | Правое | 32X32 | — | |
| PTGNR4040S22 | 90° | Правое | 40X40 | 12.7 | |
| PTGNR4040S27 | 90° | Правое | 40X40 | — | |
| PTGNR5050T33 | 90° | Правое | 50X50 | — | |
| PTTNL1616H16 | 60° | Левое | 16X16 | 9.52 | |
| PTTNL2020K16 | 60° | Левое | 20X20 | 9.52 | Текущая |
| PTTNL2525M16 | 60° | Левое | 25X25 | 9.52 | |
| PTTNL2525M22 | 60° | Левое | 25X25 | 12.7 | |
| PTTNL3225P22 | 60° | Левое | 32X25 | 12.7 | |
| PTTNR1616H16 | 60° | Правое | 16X16 | 9.52 | |
| PTTNR2020K16 | 60° | Правое | 20X20 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PTTNL2020K16.
Пластины токарные по ISO 18325
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
- TNMA160408TK15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15, Радиус при вершине 0,8
- TNMG160404FC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 4,76 мм
- TNMG160404FMC-TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 4,76 мм
- TNMG160408MC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 4,76 мм
Оправки расточные2
- PSC40-DCLNL13080-09Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-SCLCL35100-09Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Винты для пластин1
- 4109Штифт стопорный 4109
Запчасти к инструменту1
- 3416Пластина опорная треугольная 3416
Документы по позиции
Для этой позиции документы пока не привязаны.
