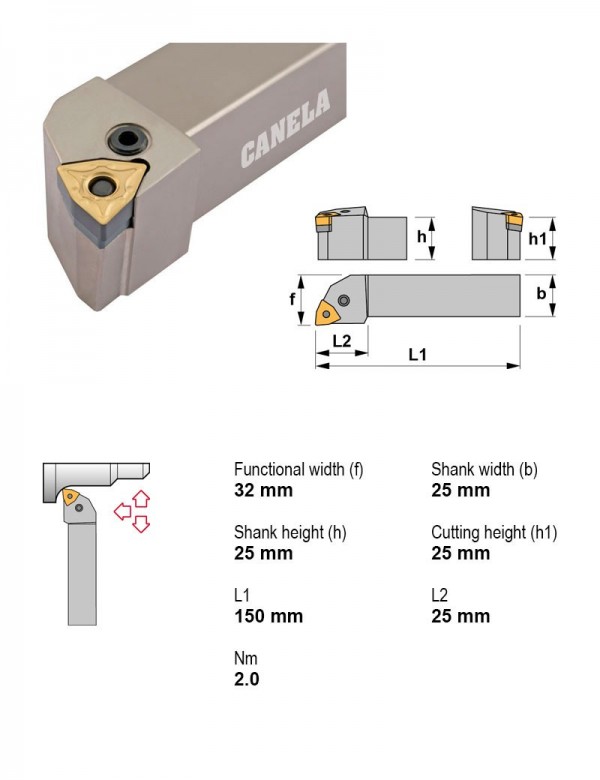

Canela · Державки токарные — рычажный зажим, пластина W (тригональная 80°) · арт. PWLNR2525M06
Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Сечение державки | 25X25 |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина W (тригональная 80°) — 14 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|
| PWLNL2020K08 | Левое | 12.7 | 20X20 | |
| PWLNL2525M06 | Левое | 9.52 | 25X25 | |
| PWLNL2525M08 | Левое | 12.7 | 25X25 | |
| PWLNL3225P08 | Левое | 12.7 | 32X25 | |
| PWLNL3232P08 | Левое | 12.7 | 32X32 | |
| PWLNR1616H06 | Правое | 9.52 | 16X16 | |
| PWLNR2020K06 | Правое | 9.52 | 20X20 | |
| PWLNR2020K08 | Правое | 12.7 | 20X20 | |
| PWLNR2525M06 | Правое | 9.52 | 25X25 | Текущая |
| PWLNR2525M08 | Правое | 12.7 | 25X25 | |
| PWLNR3225P08 | Правое | 12.7 | 32X25 | |
| PWLNR3232P08 | Правое | 12.7 | 32X32 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PWLNR2525M06.
Пластины токарные по ISO 18323
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
- WNMG060404MC-TN15Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4
- WNMG060404MC-TN35Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4
Оправки расточные2
- PSC40-DCLNL13080-09Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-SCLCL35100-09Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Винты для пластин1
- 4109Штифт стопорный 4109
Корпуса сборных фрез1
- 063007005Фреза сборная Ø26 мм, 1 зуб., хвостовик Ø25 мм
