Canela · Державки токарные — внутреннее торцевание, профилирование, точение · арт. PWLNR3225P08

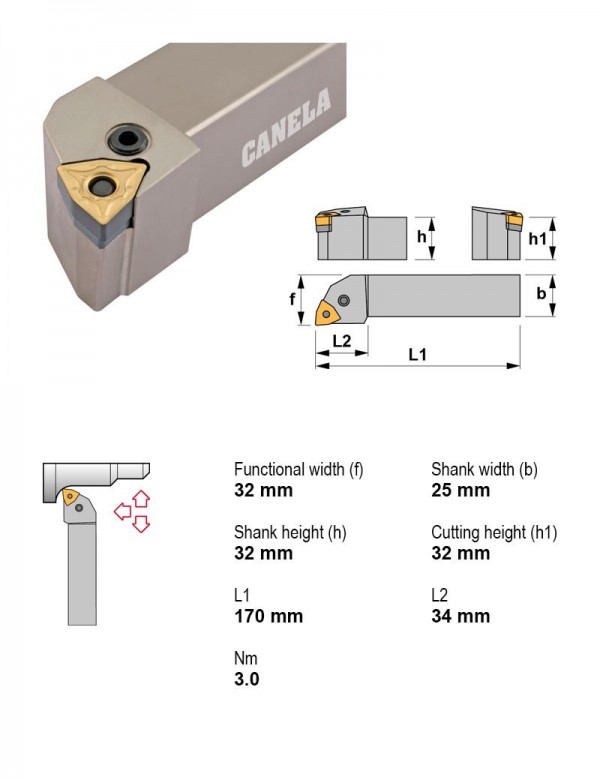

Державка токарная, 32X25, 95°, правое
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Сечение державки | 32X25 |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание, профилирование, точение — 333 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PWLNL3232P08 | 95° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | W — тригональная 80° | 32X32 | |
| PWLNR1616H06 | 95° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | W — тригональная 80° | 16X16 | |
| PWLNR2020K06 | 95° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | W — тригональная 80° | 20X20 | |
| PWLNR2020K08 | 95° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | W — тригональная 80° | 20X20 | |
| PWLNR2525M06 | 95° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | W — тригональная 80° | 25X25 | |
| PWLNR2525M08 | 95° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | W — тригональная 80° | 25X25 | |
| PWLNR3225P08 | 95° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | W — тригональная 80° | 32X25 | Текущая |
| PWLNR3232P08 | 95° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | W — тригональная 80° | 32X32 | |
| SCLCL0808D06 | 95° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | C — ромбическая 80° | 8X8 | |
| SCLCL0808M06 | 95° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | C — ромбическая 80° | 8X8 | |
| SCLCL1010E06 | 95° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | C — ромбическая 80° | 10X10 | |
| SCLCL1010M06 | 95° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | C — ромбическая 80° | 10X10 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PWLNR3225P08.
Пластины токарные по ISO 18324
- WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
- WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
- WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15
- WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
Оправки расточные2
- PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
Корпуса сборных фрез1
- 073503008Фреза сборная Ø8 мм, 1 зуб., хвостовик Ø16 мм
Пластины канавочные и отрезные1
- LS16.0815.01TL20Пластина отрезная, прямоугольная 90°, IC 11,0 мм, сплав TL20
Фрезы концевые монолитные1
- 6054112Фреза монолитная Ø12 мм, 5 зуб., хвостовик Ø12 мм
