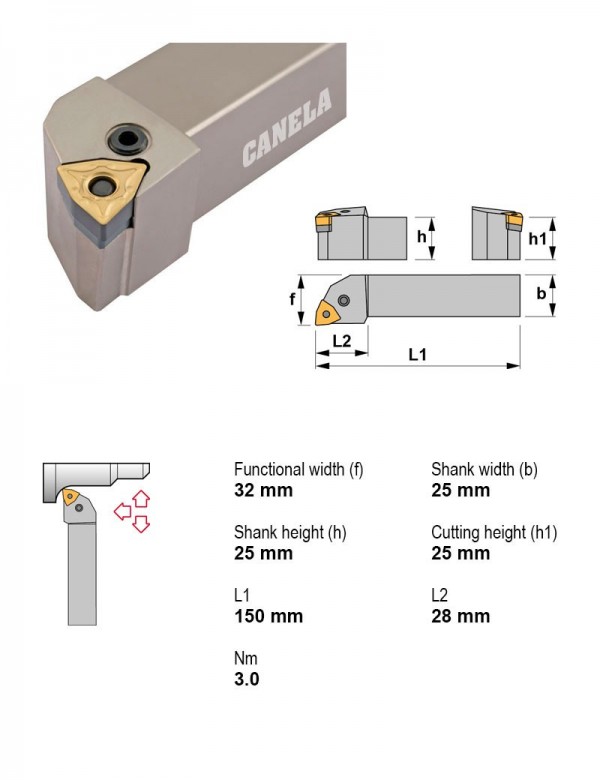

Canela · Державки токарные — рычажный зажим, пластина W (тригональная 80°) · арт. PWLNR2525M08
Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Сечение державки | 25X25 |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина W (тригональная 80°) — 14 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|
| PWLNL2020K08 | Левое | 12.7 | 20X20 | |
| PWLNL2525M06 | Левое | 9.52 | 25X25 | |
| PWLNL2525M08 | Левое | 12.7 | 25X25 | |
| PWLNL3225P08 | Левое | 12.7 | 32X25 | |
| PWLNL3232P08 | Левое | 12.7 | 32X32 | |
| PWLNR1616H06 | Правое | 9.52 | 16X16 | |
| PWLNR2020K06 | Правое | 9.52 | 20X20 | |
| PWLNR2020K08 | Правое | 12.7 | 20X20 | |
| PWLNR2525M06 | Правое | 9.52 | 25X25 | |
| PWLNR2525M08 | Правое | 12.7 | 25X25 | Текущая |
| PWLNR3225P08 | Правое | 12.7 | 32X25 | |
| PWLNR3232P08 | Правое | 12.7 | 32X32 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PWLNR2525M08.
Пластины токарные по ISO 18324
- WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
- WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
Оправки расточные2
- PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Корпуса сборных фрез1
- 073503008Фреза сборная Ø8 мм, 1 зуб., хвостовик Ø16 мм
Пластины резьбовые токарные1
- LS16.0815.01TL20Пластина резьбовая S16.0815.01, метрическая резьба, неполный профиль, шаг 1,5–1,75 мм, отверстие от Ø16 мм, левая, сплав TL20
Фрезы концевые монолитные1
- 6054112Фреза монолитная Ø12 мм, 5 зуб., хвостовик Ø12 мм, Длина 81 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
