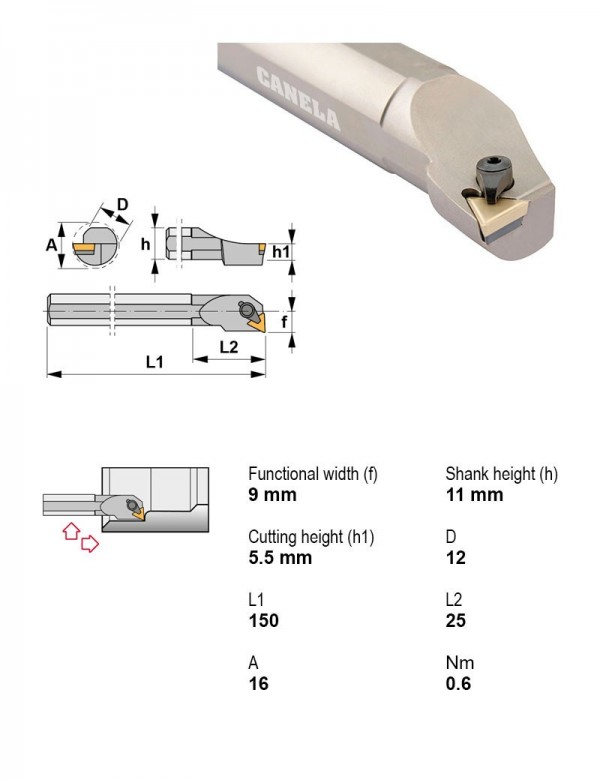

Canela · Оправки расточные — прижим сверху, пластина T (треугольная 60°) · арт. S12M-CTUPL09
Оправка расточная Ø12 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Прижим сверху |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 12 мм |
| Под пластину, I.C. | 5.55 мм |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — прижим сверху, пластина T (треугольная 60°) — 82 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|
| S10M-CTUPL09 | Внутреннее точение | 93° | Расточная оправка | Левое | 10 | 5.55 | |
| S10M-CTUPR09 | Внутреннее точение | 93° | Расточная оправка | Правое | 10 | 5.55 | |
| S12M-CTFPL09 | Внутреннее точение | 90° | Расточная оправка | Левое | 12 | 5.55 | |
| S12M-CTFPL11 | Внутреннее точение | 90° | Расточная оправка | Левое | 12 | 6.35 | |
| S12M-CTFPR09 | Внутреннее точение | 90° | Расточная оправка | Правое | 12 | 5.55 | |
| S12M-CTFPR11 | Внутреннее точение | 90° | Расточная оправка | Правое | 12 | 6.35 | |
| S12M-CTUPL09 | Внутреннее точение | 93° | Расточная оправка | Левое | 12 | 5.55 | Текущая |
| S12M-CTUPL11 | Внутреннее точение | 93° | Расточная оправка | Левое | 12 | 6.35 | |
| S12M-CTUPR09 | Внутреннее точение | 93° | Расточная оправка | Правое | 12 | 5.55 | |
| S12M-CTUPR11 | Внутреннее точение | 93° | Расточная оправка | Правое | 12 | 6.35 | |
| S16R-CTFPL11 | Внутреннее точение | 90° | Расточная оправка | Левое | 16 | 6.35 | |
| S16R-CTFPL16 | Внутреннее точение | 90° | Расточная оправка | Левое | 16 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S12M-CTUPL09.
Адаптеры с хвостовиком CAT1
- A14160500750-2000-CОправка для насадных фрез CAT 0.750 Ø50, Длина 20 дюйм
Оправки расточные1
- PSC50-PDUNL35150-15Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Пластины токарные по ISO 18321
- TPMR090204TN15Пластина токарная, треугольная 60°, IC 5,55 мм, сплав TN15
Документы по позиции
Для этой позиции документы пока не привязаны.
