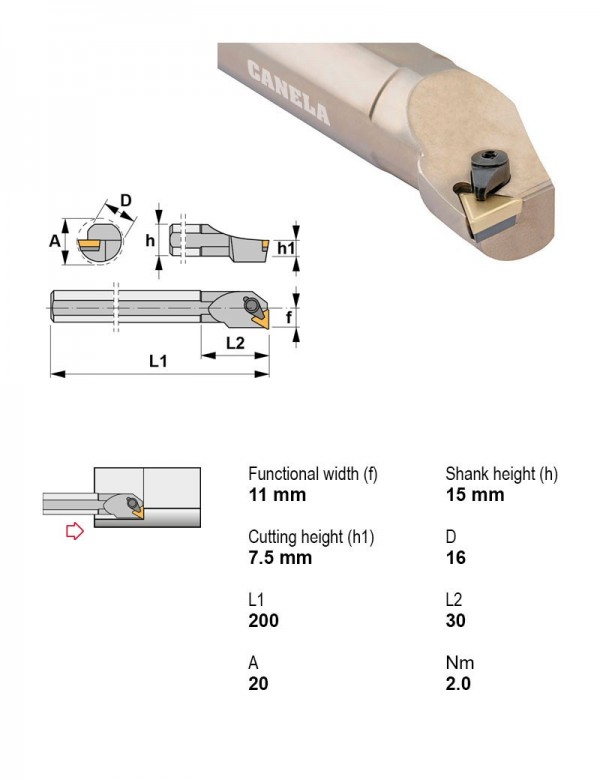

Оправка расточная Ø16 мм, 90°, левое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
Canela · Оправки расточные — прижим сверху, пластина T (треугольная 60°) · арт. S16R-CTFPL11

Оправка расточная Ø16 мм, 90°, левое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм

ПрименениеВнутреннее точение
Главный угол в плане90°
Крепление пластиныПрижим сверху
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияЛевое
Диаметр хвостовика16 мм
Под пластину, I.C.6.35 мм
Задний уголПоложительный
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул S16R-CTFPL11 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу S16R-CTFPL11 →

Другие типоразмеры серии

Оправки расточные — прижим сверху, пластина T (треугольная 60°) — 52 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммВ список
S12M-CTFPR0990°Правое125.55
S12M-CTFPR1190°Правое126.35
S12M-CTUPL0993°Левое125.55
S12M-CTUPL1193°Левое126.35
S12M-CTUPR0993°Правое125.55
S12M-CTUPR1193°Правое126.35
S16R-CTFPL1190°Левое166.35Текущая
S16R-CTFPL1690°Левое169.52
S16R-CTFPR1190°Правое166.35
S16R-CTFPR1690°Правое169.52
S16R-CTUPL1193°Левое166.35
S16R-CTUPL1693°Левое169.52

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S16R-CTFPL11.

Запчасти к инструменту2

  • 2107Прижим сверху (C) M5×0,8 2107
  • 5025Ключ шестигранный A2,5

Пластины токарные по ISO 18322

  • TPMR110304TN15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN15, Толщина пластины 3,18 мм
  • TPMR110308TN20Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN20

Документы по позиции

Для этой позиции документы пока не привязаны.
