Canela · Оправки расточные — внутреннее точение · арт. S16R-CTFPL16

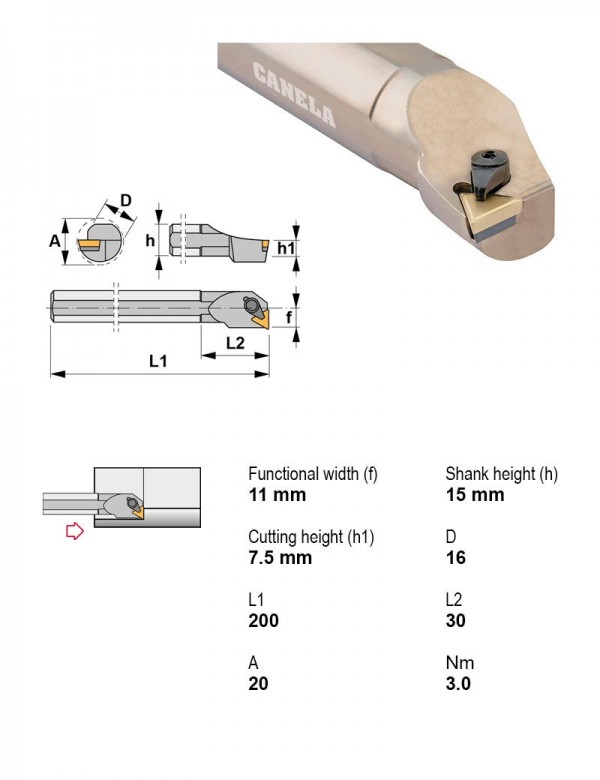

Оправка расточная Ø16 мм, 90°, левое
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Прижим сверху |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 16 |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — внутреннее точение — 347 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика | Главный угол в плане | Крепление пластины | Направление резания | Задний угол | Форма пластины | Применение | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| S12M-STFCR11 | Расточная оправка | Нет | 12 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S12Q-STFCL11 | Расточная оправка | Нет | 12 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S12Q-STFCR11 | Расточная оправка | Нет | 12 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S16R-CSKPL09 | Расточная оправка | Нет | 16 | 75° | Прижим сверху | Левое | Положительный | S — квадратная 90° | Внутреннее точение | |
| S16R-CSKPR09 | Расточная оправка | Нет | 16 | 75° | Прижим сверху | Правое | Положительный | S — квадратная 90° | Внутреннее точение | |
| S16R-CTFPL11 | Расточная оправка | Нет | 16 | 90° | Прижим сверху | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S16R-CTFPL16 | Расточная оправка | Нет | 16 | 90° | Прижим сверху | Левое | Положительный | T — треугольная 60° | Внутреннее точение | Текущая |
| S16R-CTFPR11 | Расточная оправка | Нет | 16 | 90° | Прижим сверху | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S16R-CTFPR16 | Расточная оправка | Нет | 16 | 90° | Прижим сверху | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S16R-CTUPL11 | Расточная оправка | Нет | 16 | 93° | Прижим сверху | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S16R-CTUPL16 | Расточная оправка | Нет | 16 | 93° | Прижим сверху | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S16R-CTUPR11 | Расточная оправка | Нет | 16 | 93° | Прижим сверху | Правое | Положительный | T — треугольная 60° | Внутреннее точение |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S16R-CTFPL16.
Пластины токарные по ISO 18322
- TPMN160308CBNПластина токарная, треугольная 60°, IC 9,52 мм, сплав CBN
- TPMR160304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15
Пластины фрезерные2
- TPUN160304ETL20Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL20
- TPUN160308EPM25Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав PM25
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
