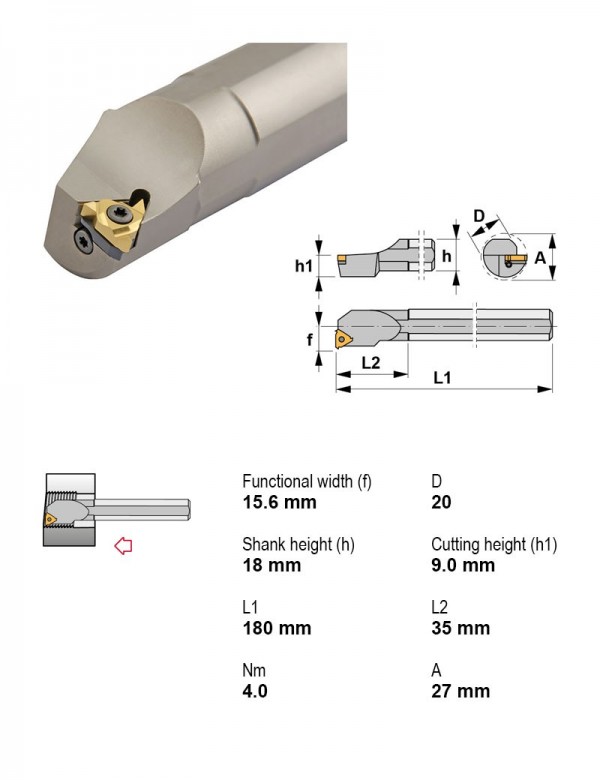

Canela · Державки резьбовые — центральный винт · арт. S20Q-STXNR22
Державка резьбовая Ø20 мм, Крепление пластины Центральный винт, Направление резания Правое, Под пластину, I.C. 12,7 мм
| Применение | Внутренняя резьба |
|---|---|
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 20 мм |
| Под пластину, I.C. | 12.7 мм |
Другие типоразмеры серии
Державки резьбовые — центральный винт — 191 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.
| Артикул | Применение | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика, мм | Направление резания | В список |
|---|---|---|---|---|---|---|
| S16M-STXNL16 | Внутренняя резьба | Расточная оправка | Нет | 16 | Левое | |
| S16M-STXNR11 | Внутренняя резьба | Расточная оправка | Нет | 16 | Правое | |
| S16M-STXNR16 | Внутренняя резьба | Расточная оправка | Нет | 16 | Правое | |
| S20Q-STXNL16 | Внутренняя резьба | Расточная оправка | Нет | 20 | Левое | |
| S20Q-STXNL22 | Внутренняя резьба | Расточная оправка | Нет | 20 | Левое | |
| S20Q-STXNR16 | Внутренняя резьба | Расточная оправка | Нет | 20 | Правое | |
| S20Q-STXNR22 | Внутренняя резьба | Расточная оправка | Нет | 20 | Правое | Текущая |
| S25R-STXNL16 | Внутренняя резьба | Расточная оправка | Нет | 25 | Левое | |
| S25R-STXNL22 | Внутренняя резьба | Расточная оправка | Нет | 25 | Левое | |
| S25R-STXNR16 | Внутренняя резьба | Расточная оправка | Нет | 25 | Правое | |
| S25R-STXNR22 | Внутренняя резьба | Расточная оправка | Нет | 25 | Правое | |
| S25T-STGPR16 | Внутренняя резьба | Расточная оправка | Нет | 25 | Правое |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S20Q-STXNR22.
Пластины резьбовые токарные10
- 22NR-4.5WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Направление резания Правое
- 22NR-5WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 5 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 22NR-6WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 6 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 22NR-7WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 7 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 22NR-350ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 3,5 мм, Тип резьбы ISO, Направление резания Правое
- 22NR-400ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 4 мм, Тип резьбы ISO, Направление резания Правое
- 22NR-500ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 5 мм, Тип резьбы ISO, Направление резания Правое
- 22NR-N55TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Правое
- 22NR-N60TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Правое
- 22NR-N60TL20Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TL20
Корпуса сборных фрез1
- 552006016Фреза сборная керамическая Ø16 мм, 2 зуб., хвостовик M8
Пластины фрезерные1
- SEKN1504AFSN-4DTL20Пластина фрезерная, квадратная 90°, IC 15,88 мм, сплав TL20
Документы по позиции
Для этой позиции документы пока не привязаны.
