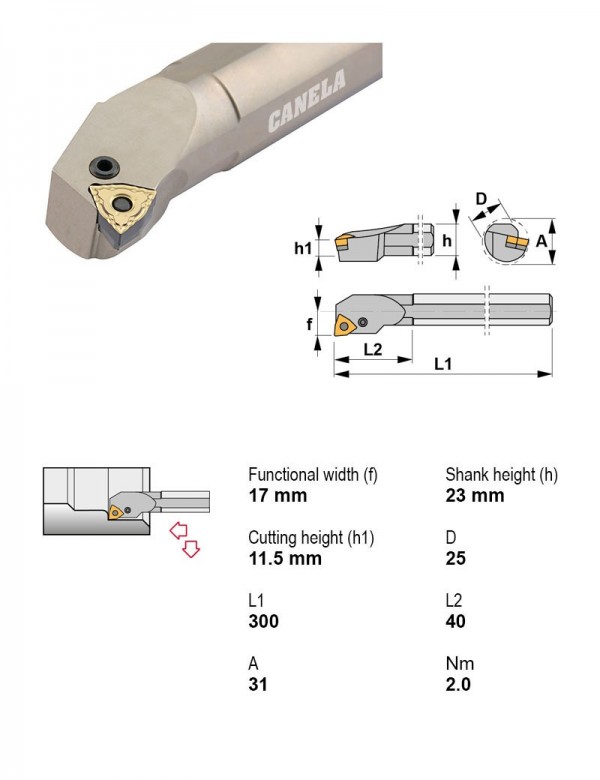

Canela · Оправки расточные — рычажный зажим, пластина W (тригональная 80°) · арт. S25T-PWLNR06
Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 25 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул S25T-PWLNR06 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина W (тригональная 80°) — 34 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|
| S16R-PWLNL06 | Нет | Левое | 16 | 9.52 | |
| S16R-PWLNR06 | Нет | Правое | 16 | 9.52 | |
| S20S-PWLNL06 | Нет | Левое | 20 | 9.52 | |
| S20S-PWLNR06 | Нет | Правое | 20 | 9.52 | |
| S25T-PWLNL06 | Нет | Левое | 25 | 9.52 | |
| S25T-PWLNL08 | Нет | Левое | 25 | 12.7 | |
| S25T-PWLNR06 | Нет | Правое | 25 | 9.52 | Текущая |
| S25T-PWLNR08 | Нет | Правое | 25 | 12.7 | |
| S32U-PWLNL08 | Нет | Левое | 32 | 12.7 | |
| S32U-PWLNR08 | Нет | Правое | 32 | 12.7 | |
| S40V-PWLNL08 | Нет | Левое | 40 | 12.7 | |
| S40V-PWLNR08 | Нет | Правое | 40 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S25T-PWLNR06.
Пластины токарные по ISO 18322
- WNMG060404MC-TN15Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4
- WNMG060404MC-TN35Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4
Документы по позиции
Для этой позиции документы пока не привязаны.
