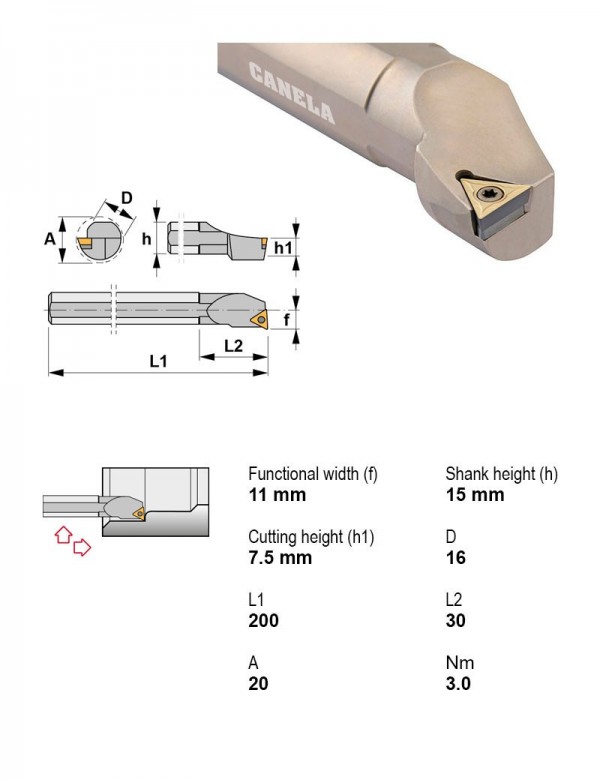

Оправка расточная Ø16 мм, 93°, левое
Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. S16R-STUCL16

Оправка расточная Ø16 мм, 93°, левое

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане93°
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияЛевое
Диаметр хвостовика16
Задний уголПоложительный
Форма пластиныT — треугольная 60°

Другие типоразмеры серии

Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголФорма пластиныДиаметр хвостовикаВ список
S16R-PCLNR0995°Рычажный зажимРасточная оправкаНетПравоеОтрицательныйC — ромбическая 80°16
S16R-PWLNL0695°Рычажный зажимРасточная оправкаНетЛевоеОтрицательныйW — тригональная 80°16
S16R-PWLNR0695°Рычажный зажимРасточная оправкаНетПравоеОтрицательныйW — тригональная 80°16
S16R-SCLCL0995°Центральный винтРасточная оправкаНетЛевоеПоложительныйC — ромбическая 80°16
S16R-SCLCN0695°Центральный винтРасточная оправкаНетНейтральноеПоложительныйC — ромбическая 80°16
S16R-SCLCR0995°Центральный винтРасточная оправкаНетПравоеПоложительныйC — ромбическая 80°16
S16R-STUCL1693°Центральный винтРасточная оправкаНетЛевоеПоложительныйT — треугольная 60°16Текущая
S16R-STUCR1693°Центральный винтРасточная оправкаНетПравоеПоложительныйT — треугольная 60°16
S20S-MWLNL0695°Клиновой или двойной зажимРасточная оправкаНетЛевоеОтрицательныйW — тригональная 80°20
S20S-MWLNR0695°Клиновой или двойной зажимРасточная оправкаНетПравоеОтрицательныйW — тригональная 80°20
S20S-PCLNL0995°Рычажный зажимРасточная оправкаНетЛевоеОтрицательныйC — ромбическая 80°20
S20S-PCLNR0995°Рычажный зажимРасточная оправкаНетПравоеОтрицательныйC — ромбическая 80°20
Показать ещё · всего в серии 512

Совместимость

Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S16R-STUCL16.

Пластины токарные по ISO 18326

  • TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
  • TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35
  • TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25
  • TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15
  • TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
  • TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35

Пластины фрезерные2

  • TCMW16T304KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15
  • TCMW16T308KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15

Державки токарные по ISO 56081

Документы по позиции

Для этой позиции технический лист пока не привязан.
