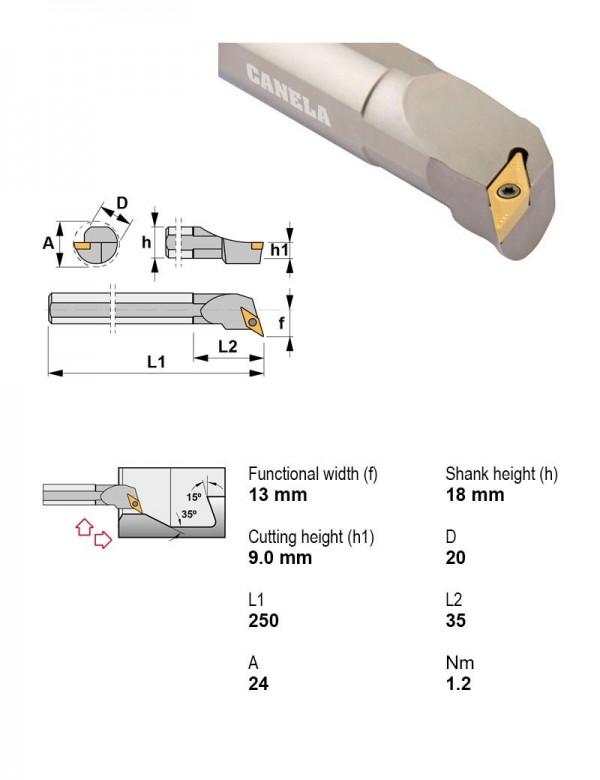

Canela · Оправки расточные — центральный винт, пластина V (ромбическая 35°) · арт. S20S-SVQCL13
Оправка расточная Ø20 мм, 107°30', левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 7,94 мм
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 107°30' |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 20 мм |
| Под пластину, I.C. | 7.94 мм |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина V (ромбическая 35°) — 118 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| S16R-SVQCL13 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Нет | Левое | 16 | 7.94 | |
| S16R-SVQCR11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Нет | Правое | 16 | 6.35 | |
| S16R-SVQCR13 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Нет | Правое | 16 | 7.94 | |
| S16R-SVUCL11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Левое | 16 | 6.35 | |
| S16R-SVUCR11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Правое | 16 | 6.35 | |
| S20S-SVQCL11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Нет | Левое | 20 | 6.35 | |
| S20S-SVQCL13 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Нет | Левое | 20 | 7.94 | Текущая |
| S20S-SVQCR11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Нет | Правое | 20 | 6.35 | |
| S20S-SVQCR13 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Нет | Правое | 20 | 7.94 | |
| S20S-SVUCL11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Левое | 20 | 6.35 | |
| S20S-SVUCR11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Правое | 20 | 6.35 | |
| S25T-SVQCL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Нет | Левое | 25 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S20S-SVQCL13.
Пластины фрезерные3
- VCGT160404-ALKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая, черновая
- VCGT160404-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- VCGT160412-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 1,2, Вид обработки Чистовая, получистовая
Державки резьбовые токарные1
- PSC80-SER55080-22Державка резьбовая Ø80 мм
Корпуса сборных фрез1
- 123099160Фреза сборная Ø160 мм, 10 зуб., хвостовик Ø40 мм, Применение Фрезы уступа, Длина 63 мм, Задний угол Положительный
Документы по позиции
Для этой позиции документы пока не привязаны.
