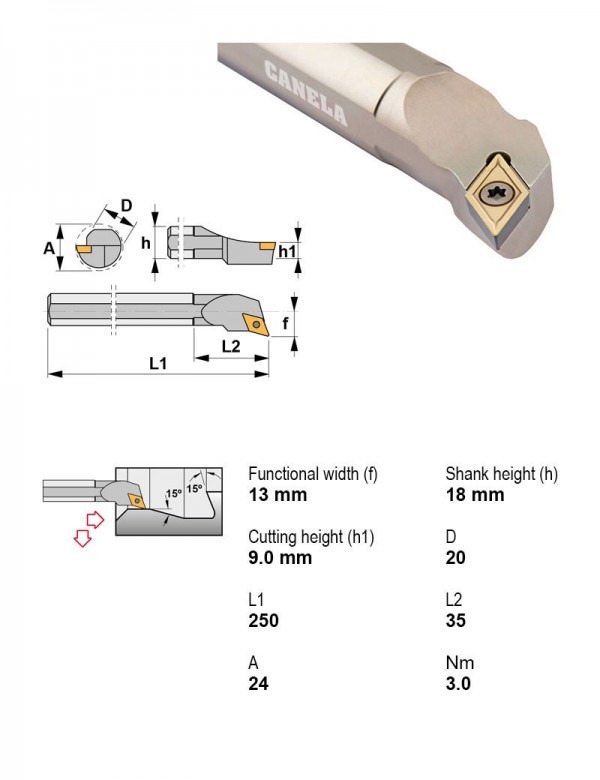

Оправка расточная Ø20 мм, 117°30', левое
Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. S20S-SDQCL11

Оправка расточная Ø20 мм, 117°30', левое

Применениевнутреннее торцевание, внутреннее профилирование, внутреннее точение
Главный угол в плане117°30'
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияЛевое
Диаметр хвостовика20
Задний уголПоложительный
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовикаЗадний уголФорма пластиныВ список
S16R-SVQCR13107°30'Центральный винтРасточная оправкаНетПравое16ПоложительныйV — ромбическая 35°
S16R-SVUCL1193°Центральный винтРасточная оправкаНетЛевое16ПоложительныйV — ромбическая 35°
S16R-SVUCR1193°Центральный винтРасточная оправкаНетПравое16ПоложительныйV — ромбическая 35°
S20S-PDUNL1193°Рычажный зажимРасточная оправкаНетЛевое20ОтрицательныйD — ромбическая 55°
S20S-PDUNR1193°Рычажный зажимРасточная оправкаНетПравое20ОтрицательныйD — ромбическая 55°
S20S-SDQCL07117°30'Центральный винтРасточная оправкаНетЛевое20ПоложительныйD — ромбическая 55°
S20S-SDQCL11117°30'Центральный винтРасточная оправкаНетЛевое20ПоложительныйD — ромбическая 55°Текущая
S20S-SDQCR07117°30'Центральный винтРасточная оправкаНетПравое20ПоложительныйD — ромбическая 55°
S20S-SDQCR11117°30'Центральный винтРасточная оправкаНетПравое20ПоложительныйD — ромбическая 55°
S20S-SDUCL0793°Центральный винтРасточная оправкаНетЛевое20ПоложительныйD — ромбическая 55°
S20S-SDUCL07-EX93°Центральный винтРасточная оправкаНетЛевое20ПоложительныйD — ромбическая 55°
S20S-SDUCL1193°Центральный винтРасточная оправкаНетЛевое20ПоложительныйD — ромбическая 55°
Показать ещё · всего в серии 357

Совместимость

Связанные позиции по данным производителя — 17 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S20S-SDQCL11.

Пластины токарные по ISO 183216

  • DCGT11T302-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T302-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T304-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T304-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T308-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCMT11T304NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25
  • DCMT11T304TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
  • DCMT11T304TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
  • DCMT11T304TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
  • DCMT11T308NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25
  • DCMT11T308TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
  • DCMT11T308TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
  • DCMT11T308TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
  • DCMW11T304KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCMW11T308CBNПластина токарная, ромбическая 55°, IC 9,52 мм, сплав CBN
  • DCMW11T308KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15

Державки токарные по ISO 56081

Документы по позиции

Для этой позиции технический лист пока не привязан.
