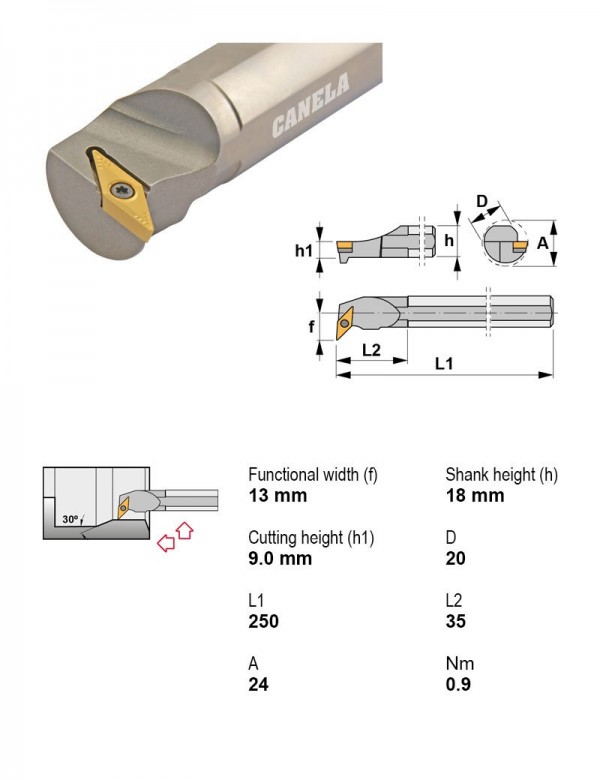

Оправка расточная Ø20 мм, 93°, правое
Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. S20S-SVUCR11

Оправка расточная Ø20 мм, 93°, правое

Применениевнутреннее торцевание, внутреннее профилирование, внутреннее точение
Главный угол в плане93°
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияПравое
Диаметр хвостовика20
Задний уголПоложительный
Форма пластиныV — ромбическая 35°

Другие типоразмеры серии

Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовикаЗадний уголФорма пластиныВ список
S20S-SDUCR11-EX93°Центральный винтРасточная оправкаНетПравое20ПоложительныйD — ромбическая 55°
S20S-SVQCL11107°30'Центральный винтРасточная оправкаНетЛевое20ПоложительныйV — ромбическая 35°
S20S-SVQCL13107°30'Центральный винтРасточная оправкаНетЛевое20ПоложительныйV — ромбическая 35°
S20S-SVQCR11107°30'Центральный винтРасточная оправкаНетПравое20ПоложительныйV — ромбическая 35°
S20S-SVQCR13107°30'Центральный винтРасточная оправкаНетПравое20ПоложительныйV — ромбическая 35°
S20S-SVUCL1193°Центральный винтРасточная оправкаНетЛевое20ПоложительныйV — ромбическая 35°
S20S-SVUCR1193°Центральный винтРасточная оправкаНетПравое20ПоложительныйV — ромбическая 35°Текущая
S25T-MDUNL15-K93°Клиновой или двойной зажимРасточная оправкаНетЛевое25ОтрицательныйD — ромбическая 55°
S25T-MDUNR15-K93°Клиновой или двойной зажимРасточная оправкаНетПравое25ОтрицательныйD — ромбическая 55°
S25T-MTUNL1693°Клиновой или двойной зажимРасточная оправкаНетЛевое25ОтрицательныйT — треугольная 60°
S25T-MTUNR1693°Клиновой или двойной зажимРасточная оправкаНетПравое25ОтрицательныйT — треугольная 60°
S25T-PDUNL1193°Рычажный зажимРасточная оправкаНетЛевое25ОтрицательныйD — ромбическая 55°
Показать ещё · всего в серии 357

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S20S-SVUCR11.

Державки токарные по ISO 56081

Пластины токарные по ISO 18321

  • VCMT110304TN15Пластина токарная, ромбическая 35°, IC 6,35 мм, сплав TN15

Свёрла спиральные монолитные1

  • 732312.25Сверло монолитное Ø12,25 мм, 2 зуб., хвостовик Ø14 мм
