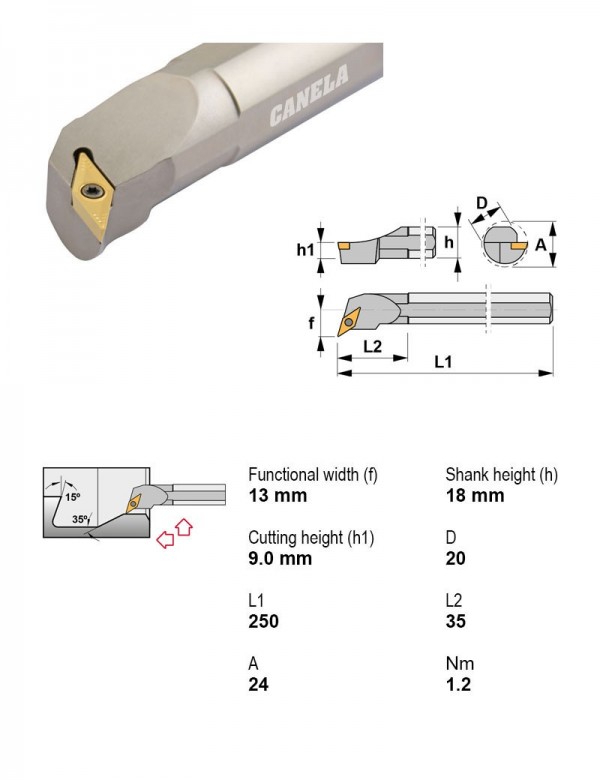

Canela · Оправки расточные — центральный винт, пластина V (ромбическая 35°) · арт. S20S-SVQCR13
Оправка расточная Ø20 мм, 107°30', правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 7,94 мм
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 107°30' |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 20 мм |
| Под пластину, I.C. | 7.94 мм |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина V (ромбическая 35°) — 118 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | Диаметр корпуса, мм | Длина корпуса, мм | В список |
|---|---|---|---|---|---|---|---|---|---|
| S16R-SVQCR13 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Нет | Правое | 16 | 7.94 | — | — | |
| S16R-SVUCL11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Левое | 16 | 6.35 | — | — | |
| S16R-SVUCR11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Правое | 16 | 6.35 | — | — | |
| S20S-SVQCL11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Нет | Левое | 20 | 6.35 | — | — | |
| S20S-SVQCL13 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Нет | Левое | 20 | 7.94 | — | — | |
| S20S-SVQCR11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Нет | Правое | 20 | 6.35 | — | — | |
| S20S-SVQCR13 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Нет | Правое | 20 | 7.94 | — | — | Текущая |
| S20S-SVUCL11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Левое | 20 | 6.35 | — | — | |
| S20S-SVUCR11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Правое | 20 | 6.35 | — | — | |
| S25T-SVQCL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Нет | Левое | 25 | 9.52 | — | — | |
| S25T-SVQCR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Нет | Правое | 25 | 9.52 | — | — | |
| S25T-SVUBL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Левое | 25 | 9.52 | — | — |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S20S-SVQCR13.
Пластины фрезерные3
- VCGT160404-ALKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая, черновая
- VCGT160404-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- VCGT160412-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 1,2, Вид обработки Чистовая, получистовая
Державки резьбовые токарные1
- PSC80-SER55080-22Державка резьбовая Ø80 мм, Направление резания Правое
Корпуса сборных фрез1
- 123099160Фреза сборная Ø160 мм, 10 зуб., хвостовик Ø40 мм, Применение Фрезы уступа, Длина 63 мм, Задний угол Положительный
Документы по позиции
Для этой позиции документы пока не привязаны.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
