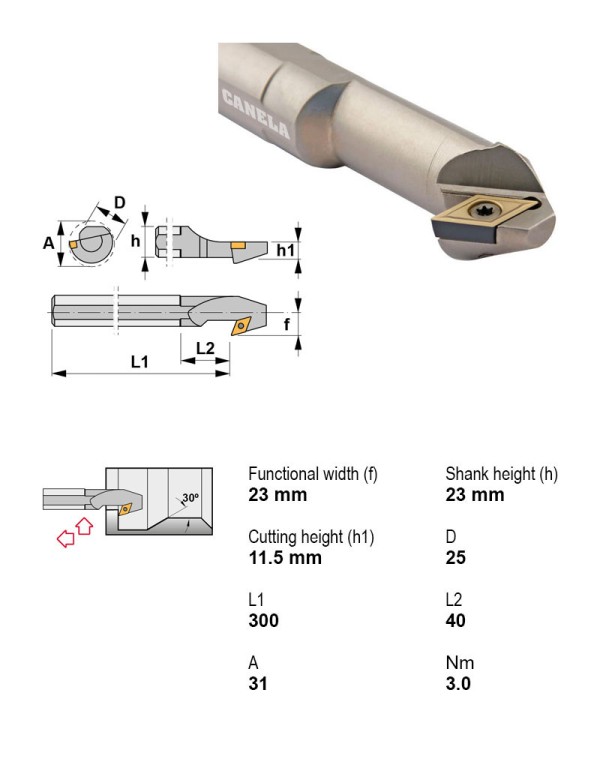

Оправка расточная Ø25 мм, 93°, левое
Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. S25T-SDUCL11-EX

Оправка расточная Ø25 мм, 93°, левое

Применениевнутреннее торцевание, внутреннее профилирование, внутреннее точение
Главный угол в плане93°
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияЛевое
Диаметр хвостовика25
Задний уголПоложительный
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовикаЗадний уголФорма пластиныВ список
S25T-MTUNR1693°Клиновой или двойной зажимРасточная оправкаНетПравое25ОтрицательныйT — треугольная 60°
S25T-PDUNL1193°Рычажный зажимРасточная оправкаНетЛевое25ОтрицательныйD — ромбическая 55°
S25T-PDUNR1193°Рычажный зажимРасточная оправкаНетПравое25ОтрицательныйD — ромбическая 55°
S25T-SDQCL11117°30'Центральный винтРасточная оправкаНетЛевое25ПоложительныйD — ромбическая 55°
S25T-SDQCR11117°30'Центральный винтРасточная оправкаНетПравое25ПоложительныйD — ромбическая 55°
S25T-SDUCL1193°Центральный винтРасточная оправкаНетЛевое25ПоложительныйD — ромбическая 55°
S25T-SDUCL11-EX93°Центральный винтРасточная оправкаНетЛевое25ПоложительныйD — ромбическая 55°Текущая
S25T-SDUCR1193°Центральный винтРасточная оправкаНетПравое25ПоложительныйD — ромбическая 55°
S25T-SDUCR11-EX93°Центральный винтРасточная оправкаНетПравое25ПоложительныйD — ромбическая 55°
S25T-SVQCL16107°30'Центральный винтРасточная оправкаНетЛевое25ПоложительныйV — ромбическая 35°
S25T-SVQCR16107°30'Центральный винтРасточная оправкаНетПравое25ПоложительныйV — ромбическая 35°
S25T-SVUBL1693°Центральный винтРасточная оправкаНетЛевое25ПоложительныйV — ромбическая 35°
Показать ещё · всего в серии 357

Совместимость

Связанные позиции по данным производителя — 17 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S25T-SDUCL11-EX.

Пластины токарные по ISO 183216

  • DCGT11T302-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T302-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T304-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T304-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T308-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCMT11T304NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25
  • DCMT11T304TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
  • DCMT11T304TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
  • DCMT11T304TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
  • DCMT11T308NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25
  • DCMT11T308TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
  • DCMT11T308TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
  • DCMT11T308TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
  • DCMW11T304KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCMW11T308CBNПластина токарная, ромбическая 55°, IC 9,52 мм, сплав CBN
  • DCMW11T308KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15

Державки токарные по ISO 56081

Документы по позиции

Для этой позиции технический лист пока не привязан.
