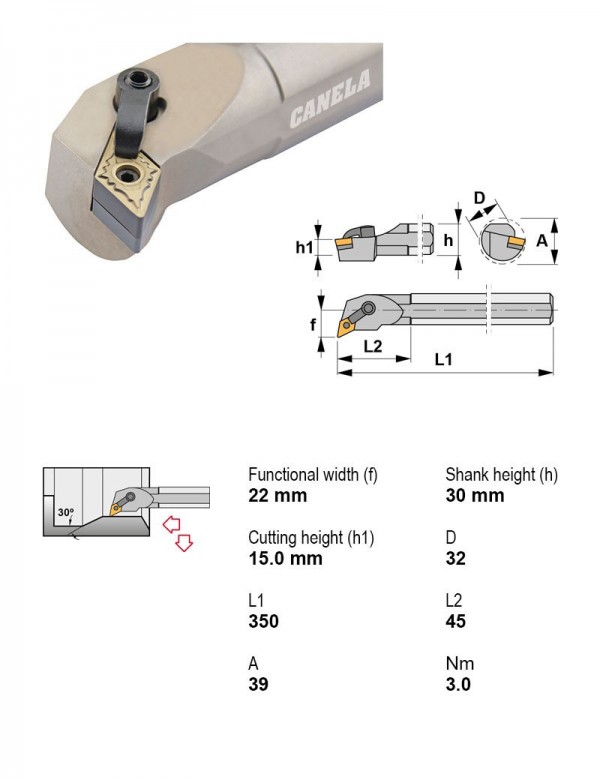

Оправка расточная Ø32 мм, 93°, правое
Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. S32U-MDUNR15-K

Оправка расточная Ø32 мм, 93°, правое

Применениевнутреннее торцевание, внутреннее профилирование, внутреннее точение
Главный угол в плане93°
Крепление пластиныКлиновой или двойной зажим
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияПравое
Диаметр хвостовика32
Задний уголОтрицательный
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовикаЗадний уголФорма пластиныВ список
S25T-SVUBR1693°Центральный винтРасточная оправкаНетПравое25ПоложительныйV — ромбическая 35°
S25T-SVUCL1693°Центральный винтРасточная оправкаНетЛевое25ПоложительныйV — ромбическая 35°
S25T-SVUCR1693°Центральный винтРасточная оправкаНетПравое25ПоложительныйV — ромбическая 35°
S32U-DDUNL15-N93°Прижим за лункуРасточная оправкаНетЛевое32ОтрицательныйD — ромбическая 55°
S32U-DDUNR15-N93°Прижим за лункуРасточная оправкаНетПравое32ОтрицательныйD — ромбическая 55°
S32U-MDUNL15-K93°Клиновой или двойной зажимРасточная оправкаНетЛевое32ОтрицательныйD — ромбическая 55°
S32U-MDUNR15-K93°Клиновой или двойной зажимРасточная оправкаНетПравое32ОтрицательныйD — ромбическая 55°Текущая
S32U-MSKNL12-K75°Клиновой или двойной зажимРасточная оправкаНетЛевое32ОтрицательныйS — квадратная 90°
S32U-MSKNR12-K75°Клиновой или двойной зажимРасточная оправкаНетПравое32ОтрицательныйS — квадратная 90°
S32U-MTUNL1693°Клиновой или двойной зажимРасточная оправкаНетЛевое32ОтрицательныйT — треугольная 60°
S32U-MTUNR1693°Клиновой или двойной зажимРасточная оправкаНетПравое32ОтрицательныйT — треугольная 60°
S32U-PDUNL1193°Рычажный зажимРасточная оправкаНетЛевое32ОтрицательныйD — ромбическая 55°
Показать ещё · всего в серии 357

Совместимость

Связанные позиции по данным производителя — 19 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S32U-MDUNR15-K.

Пластины токарные по ISO 183217

  • DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35
  • DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20
  • DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
  • DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15

Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1

Державки резьбовые токарные1

Документы по позиции

Для этой позиции технический лист пока не привязан.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
