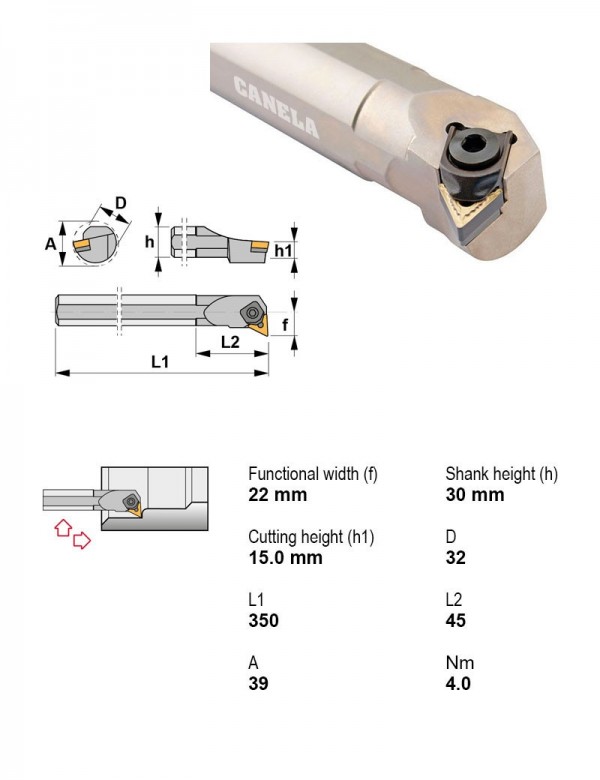

Оправка расточная Ø32 мм, 93°, левое
Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. S32U-MTUNL16

Оправка расточная Ø32 мм, 93°, левое

Применениевнутреннее торцевание, внутреннее профилирование, внутреннее точение
Главный угол в плане93°
Крепление пластиныКлиновой или двойной зажим
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияЛевое
Диаметр хвостовика32
Задний уголОтрицательный
Форма пластиныT — треугольная 60°

Другие типоразмеры серии

Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовикаЗадний уголФорма пластиныВ список
S32U-DDUNL15-N93°Прижим за лункуРасточная оправкаНетЛевое32ОтрицательныйD — ромбическая 55°
S32U-DDUNR15-N93°Прижим за лункуРасточная оправкаНетПравое32ОтрицательныйD — ромбическая 55°
S32U-MDUNL15-K93°Клиновой или двойной зажимРасточная оправкаНетЛевое32ОтрицательныйD — ромбическая 55°
S32U-MDUNR15-K93°Клиновой или двойной зажимРасточная оправкаНетПравое32ОтрицательныйD — ромбическая 55°
S32U-MSKNL12-K75°Клиновой или двойной зажимРасточная оправкаНетЛевое32ОтрицательныйS — квадратная 90°
S32U-MSKNR12-K75°Клиновой или двойной зажимРасточная оправкаНетПравое32ОтрицательныйS — квадратная 90°
S32U-MTUNL1693°Клиновой или двойной зажимРасточная оправкаНетЛевое32ОтрицательныйT — треугольная 60°Текущая
S32U-MTUNR1693°Клиновой или двойной зажимРасточная оправкаНетПравое32ОтрицательныйT — треугольная 60°
S32U-PDUNL1193°Рычажный зажимРасточная оправкаНетЛевое32ОтрицательныйD — ромбическая 55°
S32U-PDUNL1593°Рычажный зажимРасточная оправкаНетЛевое32ОтрицательныйD — ромбическая 55°
S32U-PDUNL15-EX93°Рычажный зажимРасточная оправкаНетЛевое32ОтрицательныйD — ромбическая 55°
S32U-PDUNR1193°Рычажный зажимРасточная оправкаНетПравое32ОтрицательныйD — ромбическая 55°
Показать ещё · всего в серии 357

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S32U-MTUNL16.

Пластины токарные по ISO 18324

  • TNMA160408TK15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15
  • TNMG160404FC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
  • TNMG160404FMC-TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15
  • TNMG160408MC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30

Корпуса сборных фрез1

  • 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50

Свёрла спиральные монолитные1

  • 732014.0Сверло монолитное Ø14 мм, 2 зуб., хвостовик Ø14 мм

Документы по позиции

Для этой позиции технический лист пока не привязан.
