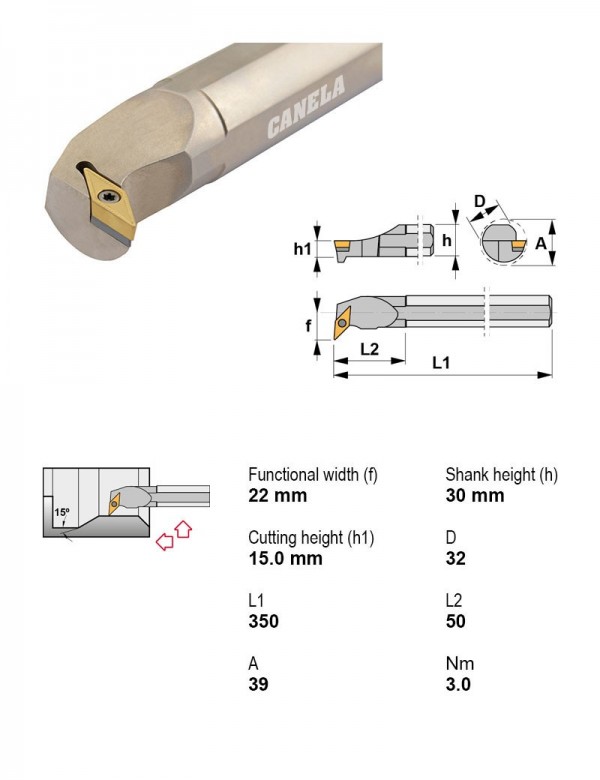

Canela · Оправки расточные — центральный винт, пластина V (ромбическая 35°) · арт. S32U-SVUBR16
Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 32 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина V (ромбическая 35°) — 118 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| S25T-SVQCR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Нет | Правое | 25 | 9.52 | |
| S25T-SVUBL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Левое | 25 | 9.52 | |
| S25T-SVUBR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Правое | 25 | 9.52 | |
| S25T-SVUCL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Левое | 25 | 9.52 | |
| S25T-SVUCR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Правое | 25 | 9.52 | |
| S32U-SVUBL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Левое | 32 | 9.52 | |
| S32U-SVUBR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Правое | 32 | 9.52 | Текущая |
| S32U-SVUCL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Левое | 32 | 9.52 | |
| S32U-SVUCR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Правое | 32 | 9.52 | |
| S40V-SVUBL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Левое | 40 | 9.52 | |
| S40V-SVUBR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Правое | 40 | 9.52 | |
| S40V-SVUCL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Левое | 40 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S32U-SVUBR16.
Пластины токарные по ISO 18322
- VBMT160404TN15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный
- VBMT160408TN15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный
Винты для пластин1
- 1335Винт Torx M3,5×0,6 1335
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм, Применение Канавки, Крепление пластины Прижим Top Notch
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
Запчасти к инструменту1
- 3718Пластина опорная ромбическая 35° 3718
Документы по позиции
Для этой позиции документы пока не привязаны.
