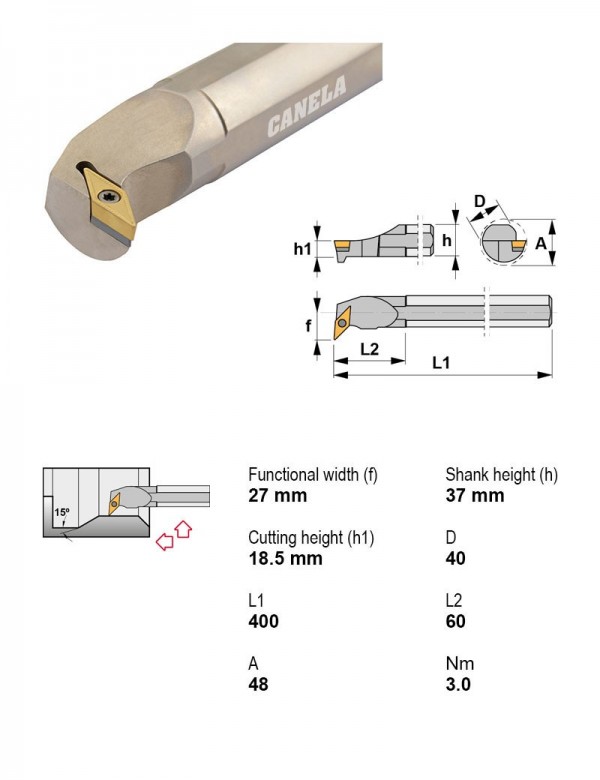

Canela · Оправки расточные — центральный винт, пластина V (ромбическая 35°) · арт. S40V-SVUBR16
Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул S40V-SVUBR16 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина V (ромбическая 35°) — 118 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | Диаметр корпуса, мм | Длина корпуса, мм | В список |
|---|---|---|---|---|---|---|---|---|---|
| S25T-SVUBL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Левое | 25 | 9.52 | — | — | |
| S25T-SVUBR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Правое | 25 | 9.52 | — | — | |
| S25T-SVUCL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Левое | 25 | 9.52 | — | — | |
| S25T-SVUCR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Правое | 25 | 9.52 | — | — | |
| S32U-SVUBL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Левое | 32 | 9.52 | — | — | |
| S32U-SVUBR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Правое | 32 | 9.52 | — | — | |
| S32U-SVUCL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Левое | 32 | 9.52 | — | — | |
| S32U-SVUCR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Правое | 32 | 9.52 | — | — | |
| S40V-SVUBL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Левое | 40 | 9.52 | — | — | |
| S40V-SVUBR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Правое | 40 | 9.52 | — | — | Текущая |
| S40V-SVUCL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Левое | 40 | 9.52 | — | — | |
| S40V-SVUCR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Нет | Правое | 40 | 9.52 | — | — |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S40V-SVUBR16.
Пластины токарные по ISO 18322
- VBMT160404TN15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный
- VBMT160408TN15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный
Документы по позиции
Для этой позиции документы пока не привязаны.
