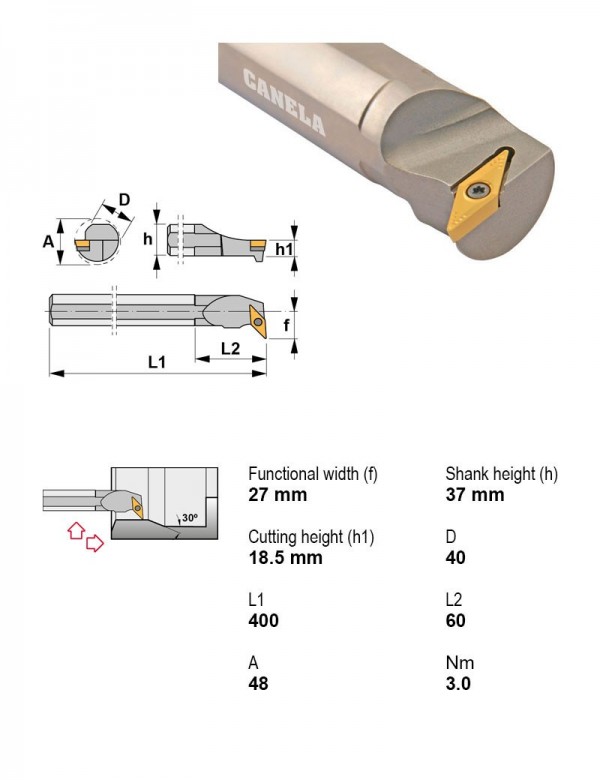

Оправка расточная Ø40 мм, 93°, левое
Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. S40V-SVUCL16

Оправка расточная Ø40 мм, 93°, левое

Применениевнутреннее торцевание, внутреннее профилирование, внутреннее точение
Главный угол в плане93°
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияЛевое
Диаметр хвостовика40
Задний уголПоложительный
Форма пластиныV — ромбическая 35°

Другие типоразмеры серии

Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовикаЗадний уголФорма пластиныВ список
S40V-SDUCL1193°Центральный винтРасточная оправкаНетЛевое40ПоложительныйD — ромбическая 55°
S40V-SDUCL11-EX93°Центральный винтРасточная оправкаНетЛевое40ПоложительныйD — ромбическая 55°
S40V-SDUCR1193°Центральный винтРасточная оправкаНетПравое40ПоложительныйD — ромбическая 55°
S40V-SDUCR11-EX93°Центральный винтРасточная оправкаНетПравое40ПоложительныйD — ромбическая 55°
S40V-SVUBL1693°Центральный винтРасточная оправкаНетЛевое40ПоложительныйV — ромбическая 35°
S40V-SVUBR1693°Центральный винтРасточная оправкаНетПравое40ПоложительныйV — ромбическая 35°
S40V-SVUCL1693°Центральный винтРасточная оправкаНетЛевое40ПоложительныйV — ромбическая 35°Текущая
S40V-SVUCR1693°Центральный винтРасточная оправкаНетПравое40ПоложительныйV — ромбическая 35°
S50W-MTUNL1693°Клиновой или двойной зажимРасточная оправкаНетЛевое50ОтрицательныйT — треугольная 60°
S50W-MTUNL2293°Клиновой или двойной зажимРасточная оправкаНетЛевое50ОтрицательныйT — треугольная 60°
S50W-MTUNR1693°Клиновой или двойной зажимРасточная оправкаНетПравое50ОтрицательныйT — треугольная 60°
S50W-MTUNR2293°Клиновой или двойной зажимРасточная оправкаНетПравое50ОтрицательныйT — треугольная 60°
Показать ещё · всего в серии 357

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S40V-SVUCL16.

Пластины фрезерные3

  • VCGT160404-ALKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15
  • VCGT160404-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15
  • VCGT160412-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15

Державки резьбовые токарные1

Державки токарные по ISO 56081

Документы по позиции

Для этой позиции технический лист пока не привязан.
