Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. S40V-MWLNL08

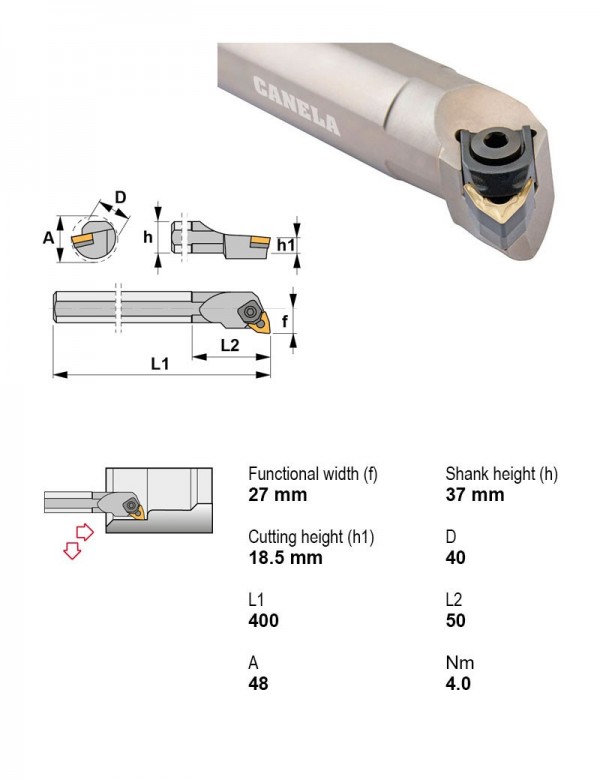

Оправка расточная Ø40 мм, 95°, левое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 40 |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| S40V-DCLNL12-N | 95° | Прижим за лунку | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 40 | |
| S40V-DCLNL16-N | 95° | Прижим за лунку | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 40 | |
| S40V-DCLNR12-N | 95° | Прижим за лунку | Расточная оправка | Нет | Правое | Отрицательный | C — ромбическая 80° | 40 | |
| S40V-DCLNR16-N | 95° | Прижим за лунку | Расточная оправка | Нет | Правое | Отрицательный | C — ромбическая 80° | 40 | |
| S40V-MCLNL12-K | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 40 | |
| S40V-MCLNR12-K | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | Отрицательный | C — ромбическая 80° | 40 | |
| S40V-MWLNL08 | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | Отрицательный | W — тригональная 80° | 40 | Текущая |
| S40V-MWLNL08-K | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | Отрицательный | W — тригональная 80° | 40 | |
| S40V-MWLNR08 | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | Отрицательный | W — тригональная 80° | 40 | |
| S40V-MWLNR08-K | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | Отрицательный | W — тригональная 80° | 40 | |
| S40V-PCLNL12 | 95° | Рычажный зажим | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 40 | |
| S40V-PCLNL16 | 95° | Рычажный зажим | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 40 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S40V-MWLNL08.
Пластины токарные по ISO 18324
- WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
- WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
- WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15
- WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50
Свёрла спиральные монолитные1
- 732011.0Сверло монолитное Ø11 мм, 2 зуб., хвостовик Ø12 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
