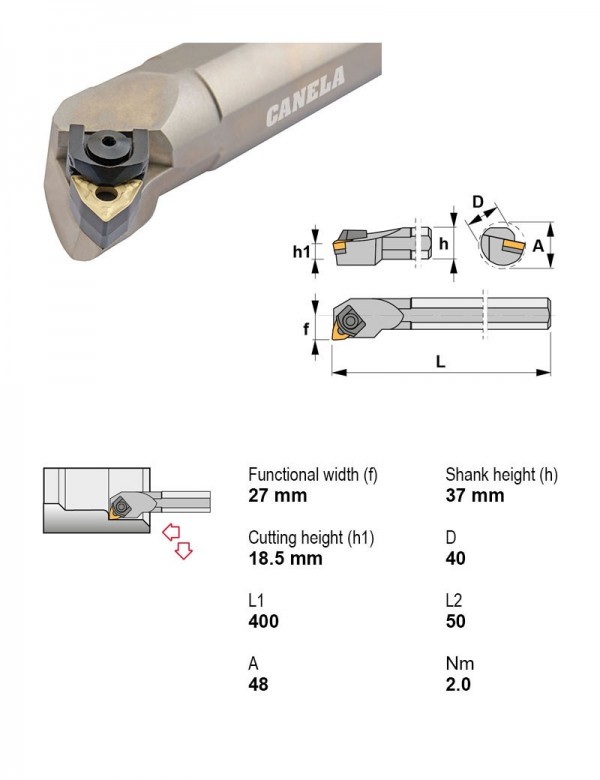

Canela · Оправки расточные — клиновой или двойной зажим, пластина W (тригональная 80°) · арт. S40V-MWLNR08-K
Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Клиновой или двойной зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 40 мм |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Оправки расточные — клиновой или двойной зажим, пластина W (тригональная 80°) — 42 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|
| S32U-MWLNR06 | Расточная оправка | Нет | Правое | 32 | 9.52 | |
| S32U-MWLNR08 | Расточная оправка | Нет | Правое | 32 | 12.7 | |
| S32U-MWLNR08-K | Расточная оправка | Нет | Правое | 32 | — | |
| S40V-MWLNL08 | Расточная оправка | Нет | Левое | 40 | 12.7 | |
| S40V-MWLNL08-K | Расточная оправка | Нет | Левое | 40 | — | |
| S40V-MWLNR08 | Расточная оправка | Нет | Правое | 40 | 12.7 | |
| S40V-MWLNR08-K | Расточная оправка | Нет | Правое | 40 | — | Текущая |
| S50W-MWLNL08 | Расточная оправка | Нет | Левое | 50 | 12.7 | |
| S50W-MWLNL08-K | Расточная оправка | Нет | Левое | 50 | — | |
| S50W-MWLNR08 | Расточная оправка | Нет | Правое | 50 | 12.7 | |
| S50W-MWLNR08-K | Расточная оправка | Нет | Правое | 50 | — | |
| S60Y-MWLNL08 | Расточная оправка | Нет | Левое | 60 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S40V-MWLNR08-K.
Пластины токарные по ISO 18324
- WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
- WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Запчасти к инструменту1
- IWSN-433Пластина опорная тригональная IWSN-433
Свёрла корпусные со сменными пластинами1
- 451462018Сверло сборное Ø18 мм, хвостовик Ø25 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
