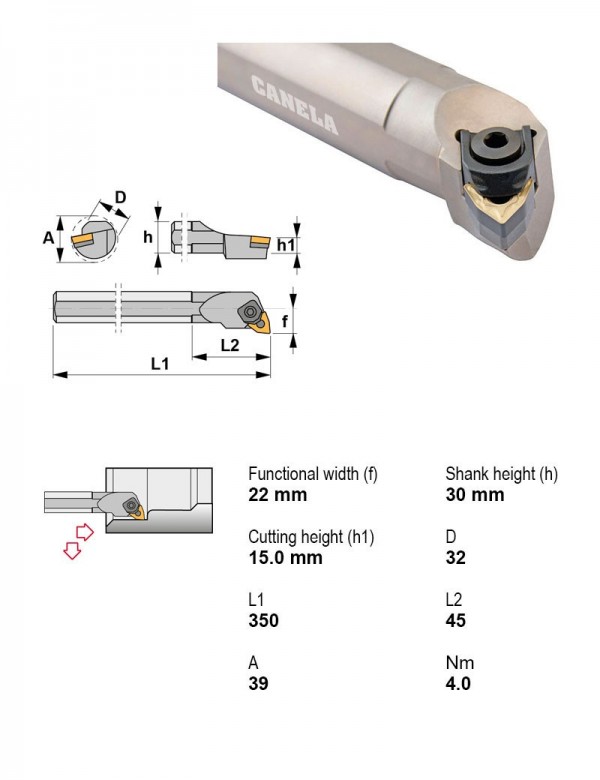

Canela · Оправки расточные — клиновой или двойной зажим, пластина W (тригональная 80°) · арт. S32U-MWLNL08
Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 32 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Оправки расточные — клиновой или двойной зажим, пластина W (тригональная 80°) — 42 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|
| S20S-MWLNR06 | Расточная оправка | Нет | Правое | 20 | 9.52 | |
| S25T-MWLNL06 | Расточная оправка | Нет | Левое | 25 | 9.52 | |
| S25T-MWLNL08-K | Расточная оправка | Нет | Левое | 25 | — | |
| S25T-MWLNR06 | Расточная оправка | Нет | Правое | 25 | 9.52 | |
| S25T-MWLNR08-K | Расточная оправка | Нет | Правое | 25 | — | |
| S32U-MWLNL06 | Расточная оправка | Нет | Левое | 32 | 9.52 | |
| S32U-MWLNL08 | Расточная оправка | Нет | Левое | 32 | 12.7 | Текущая |
| S32U-MWLNL08-K | Расточная оправка | Нет | Левое | 32 | — | |
| S32U-MWLNR06 | Расточная оправка | Нет | Правое | 32 | 9.52 | |
| S32U-MWLNR08 | Расточная оправка | Нет | Правое | 32 | 12.7 | |
| S32U-MWLNR08-K | Расточная оправка | Нет | Правое | 32 | — | |
| S40V-MWLNL08 | Расточная оправка | Нет | Левое | 40 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S32U-MWLNL08.
Пластины токарные по ISO 18324
- WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
- WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
Запчасти к инструменту1
- IWSN-433Пластина опорная тригональная IWSN-433
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50, Длина 105 мм
Свёрла спиральные монолитные1
- 732011.0Сверло монолитное Ø11 мм, 2 зуб., хвостовик Ø12 мм, Внутренняя подача СОЖ Нет, Длина режущей части 55 мм, Длина 102 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
