Canela · Оправки расточные — внутреннее точение · арт. S40V-PCKNL12

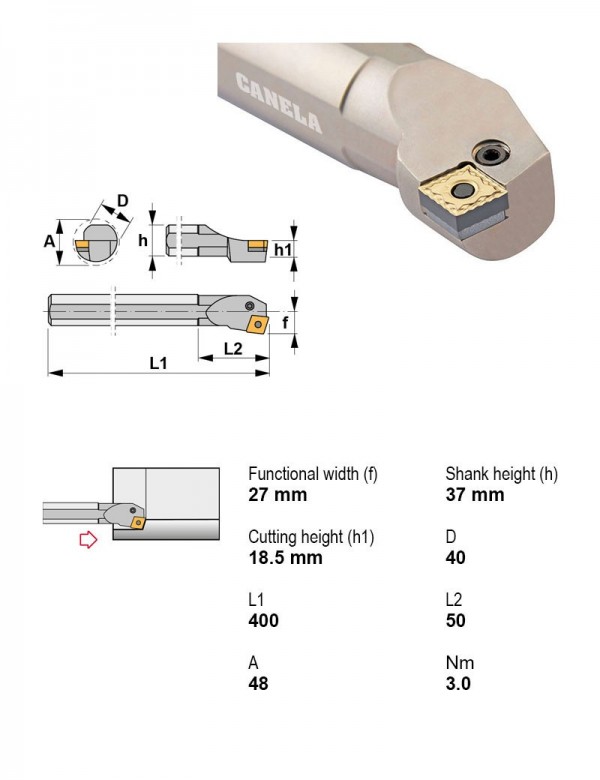

Оправка расточная Ø40 мм, 75°, левое
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 40 |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее точение — 347 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика | Главный угол в плане | Крепление пластины | Направление резания | Задний угол | Форма пластины | Применение | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| S40V-MTFNL16-K | Расточная оправка | Нет | 40 | 90° | Клиновой или двойной зажим | Левое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| S40V-MTFNL22 | Расточная оправка | Нет | 40 | 90° | Клиновой или двойной зажим | Левое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| S40V-MTFNR16-K | Расточная оправка | Нет | 40 | 90° | Клиновой или двойной зажим | Правое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| S40V-MTFNR22 | Расточная оправка | Нет | 40 | 90° | Клиновой или двойной зажим | Правое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| S40V-MVUNL16-K | Расточная оправка | Нет | 40 | 93° | Клиновой или двойной зажим | Левое | Отрицательный | V — ромбическая 35° | Внутреннее точение | |
| S40V-MVUNR16-K | Расточная оправка | Нет | 40 | 93° | Клиновой или двойной зажим | Правое | Отрицательный | V — ромбическая 35° | Внутреннее точение | |
| S40V-PCKNL12 | Расточная оправка | Нет | 40 | 75° | Рычажный зажим | Левое | Отрицательный | C — ромбическая 80° | Внутреннее точение | Текущая |
| S40V-PCKNL16 | Расточная оправка | Нет | 40 | 75° | Рычажный зажим | Левое | Отрицательный | C — ромбическая 80° | Внутреннее точение | |
| S40V-PCKNR12 | Расточная оправка | Нет | 40 | 75° | Рычажный зажим | Правое | Отрицательный | C — ромбическая 80° | Внутреннее точение | |
| S40V-PCKNR16 | Расточная оправка | Нет | 40 | 75° | Рычажный зажим | Правое | Отрицательный | C — ромбическая 80° | Внутреннее точение | |
| S40V-PSKNL12 | Расточная оправка | Нет | 40 | 75° | Рычажный зажим | Левое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| S40V-PSKNL15 | Расточная оправка | Нет | 40 | 75° | Рычажный зажим | Левое | Отрицательный | S — квадратная 90° | Внутреннее точение |
Совместимость
Связанные позиции по данным производителя — 32 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S40V-PCKNL12.
Пластины токарные по ISO 183226
- CNGA120408CBNПластина токарная, ромбическая 80°, IC 12,7 мм, сплав CBN
- CNGP120404TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15
- CNGP120408TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15
- CNMA120408TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
- CNMA120412TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
- CNMG120404CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25
- CNMG120404FC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120404FMC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120404MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35
- CNMG120404TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20
- CNMG120408CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25
- CNMG120408KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
- CNMG120408MC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120408MC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120408MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35
- CNMG120408MFC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120408MFC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120408MHC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120408MHC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120408RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120408RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120408TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20
- CNMG120412KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
- CNMG120412MHC-TN20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN20
- CNMG120412RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120412RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
Оправки расточные2
- PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
Пластины канавочные и отрезные1
- LS16.0815.01TL20Пластина отрезная, прямоугольная 90°, IC 11,0 мм, сплав TL20
Документы по позиции
Для этой позиции технический лист пока не привязан.
