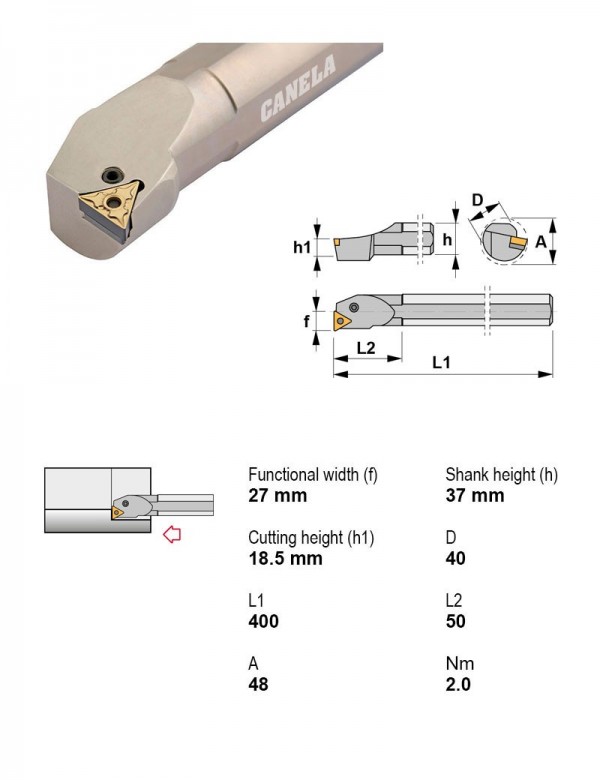

Canela · Оправки расточные — рычажный зажим, пластина T (треугольная 60°) · арт. S40V-PTFNR16
Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина T (треугольная 60°) — 52 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Высота центра картриджа, мм | В список |
|---|---|---|---|---|---|---|---|
| S25T-PTFNL16 | Внутреннее точение | 90° | Расточная оправка | Нет | Левое | — | |
| S25T-PTFNR16 | Внутреннее точение | 90° | Расточная оправка | Нет | Правое | — | |
| S32U-PTFNL16 | Внутреннее точение | 90° | Расточная оправка | Нет | Левое | — | |
| S32U-PTFNR16 | Внутреннее точение | 90° | Расточная оправка | Нет | Правое | — | |
| S40V-PTFNL16 | Внутреннее точение | 90° | Расточная оправка | Нет | Левое | — | |
| S40V-PTFNL22 | Внутреннее точение | 90° | Расточная оправка | Нет | Левое | — | |
| S40V-PTFNR16 | Внутреннее точение | 90° | Расточная оправка | Нет | Правое | — | Текущая |
| S40V-PTFNR22 | Внутреннее точение | 90° | Расточная оправка | Нет | Правое | — | |
| S50W-PTFNL16 | Внутреннее точение | 90° | Расточная оправка | Нет | Левое | — | |
| S50W-PTFNL22 | Внутреннее точение | 90° | Расточная оправка | Нет | Левое | — | |
| S50W-PTFNR16 | Внутреннее точение | 90° | Расточная оправка | Нет | Правое | — | |
| S50W-PTFNR22 | Внутреннее точение | 90° | Расточная оправка | Нет | Правое | — |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S40V-PTFNR16.
Пластины токарные по ISO 18325
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
- TNMA160408TK15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15, Радиус при вершине 0,8
- TNMG160404FC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 4,76 мм
- TNMG160404FMC-TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 4,76 мм
- TNMG160408MC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 4,76 мм
Оправки расточные2
- PSC40-DCLNL13080-09Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-SCLCL35100-09Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Винты для пластин1
- 4109Штифт стопорный 4109
Запчасти к инструменту1
- 3416Пластина опорная треугольная 3416
Документы по позиции
Для этой позиции документы пока не привязаны.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
