Canela · Оправки расточные керамические — прижим сверху, пластина D (ромбическая 55°) · арт. S50U-CDUNR15-CX

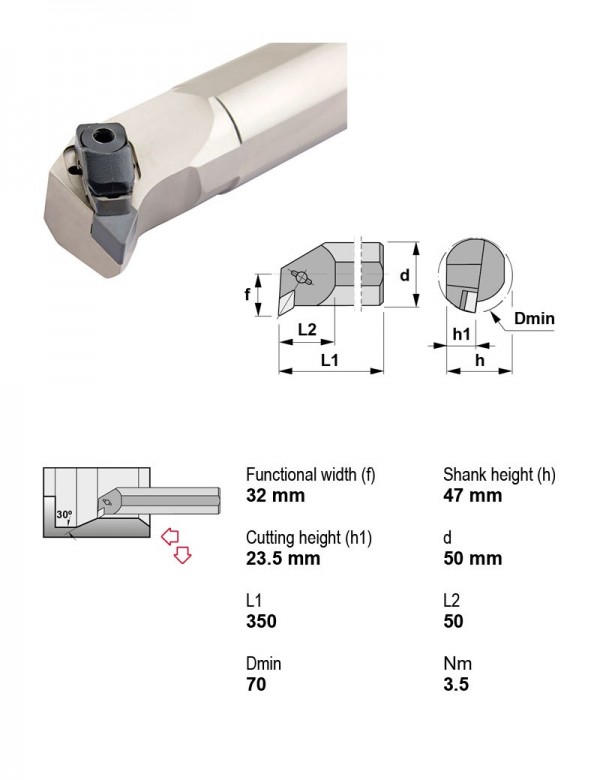

Оправка расточная керамическая Ø50 мм, 93°, правое
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Прижим сверху |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 50 мм |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Оправки расточные керамические — прижим сверху, пластина D (ромбическая 55°) — 32 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Направление резания | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|
| S40T-CDUNR12-4CD | 93° | Правое | 40 | |
| S40T-CDUNR12-4CX | 93° | Правое | 40 | |
| S40T-CDUNR12-7CD | 93° | Правое | 40 | |
| S40T-CDUNR12-7CX | 93° | Правое | 40 | |
| S50U-CDQNL15-CD | 107°30' | Левое | 50 | |
| S50U-CDQNL15-CX | 107°30' | Левое | 50 | |
| S50U-CDQNR15-CD | 107°30' | Правое | 50 | |
| S50U-CDQNR15-CX | 107°30' | Правое | 50 | |
| S50U-CDUNL15-CD | 93° | Левое | 50 | |
| S50U-CDUNL15-CX | 93° | Левое | 50 | |
| S50U-CDUNR15-CD | 93° | Правое | 50 | |
| S50U-CDUNR15-CX | 93° | Правое | 50 | Текущая |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S50U-CDUNR15-CX.
Пластины токарные по ISO 18325
- DNGX150708CX6Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав CX6, Радиус при вершине 0,8, Толщина пластины 7,94 мм
- DNGX150712CX6Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав CX6, Радиус при вершине 1,2, Толщина пластины 7,94 мм
- DNGX150712CX9Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав CX9, Радиус при вершине 1,2
- DNGX150716CX6Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав CX6, Радиус при вершине 1,6, Толщина пластины 7,94 мм
- DNGX150716CX9Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав CX9, Радиус при вершине 1,6
Винты для пластин1
- 1160Винт Torx M6×1 1160
Державки токарные по ISO 56081
- CPTS-2432Державка токарная, 1.50
Запчасти к инструменту1
- IDSN-432Пластина опорная ромбическая 55° IDSN-432
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
