Canela · Пластины токарные — точение · арт. DNGX150716CX9

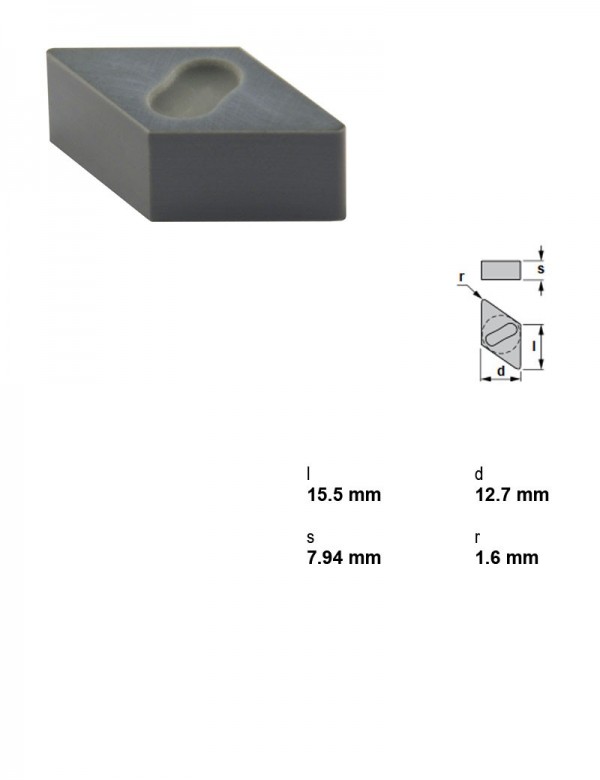

Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав CX9
| Применение | Точение |
|---|---|
| Радиус при вершине | 1.6 |
| Марка сплава | CX9 |
| Вписанная окружность (IC) | 12,7 |
| Группа материалов | Чугун |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
| Толщина пластины | 7,94 |
Другие типоразмеры серии
Пластины токарные — точение — 367 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | Группа материалов | Форма пластины | Толщина пластины | Вписанная окружность (IC) | Задний угол | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|---|
| DNGX120712CX6 | CX6 | Чугун | D — ромбическая 55° | 7,94 | 10 | Отрицательный | 1.2 | |
| DNGX120716CX6 | CX6 | Чугун | D — ромбическая 55° | 7,94 | 10 | Отрицательный | 1.6 | |
| DNGX150708CX6 | CX6 | Чугун | D — ромбическая 55° | 7,94 | 12,7 | Отрицательный | 0.8 | |
| DNGX150712CX6 | CX6 | Чугун | D — ромбическая 55° | 7,94 | 12,7 | Отрицательный | 1.2 | |
| DNGX150712CX9 | CX9 | Чугун | D — ромбическая 55° | 7,94 | 12,7 | Отрицательный | 1.2 | |
| DNGX150716CX6 | CX6 | Чугун | D — ромбическая 55° | 7,94 | 12,7 | Отрицательный | 1.6 | |
| DNGX150716CX9 | CX9 | Чугун | D — ромбическая 55° | 7,94 | 12,7 | Отрицательный | 1.6 | Текущая |
| DNMA150608TK15 | TK15 | Чугун | D — ромбическая 55° | 6,35 | 12,7 | Отрицательный | 0.8 | |
| DNMA150612TK15 | TK15 | Чугун | D — ромбическая 55° | 6,35 | 12,7 | Отрицательный | 1.2 | |
| DNMG110404FC-TN15 | TN15 | Сталь | D — ромбическая 55° | 4,76 | 9,52 | Отрицательный | 0.4 | |
| DNMG110404FC-TN35 | TN35 | Нержавеющая сталь | D — ромбическая 55° | 4,76 | 9,52 | Отрицательный | 0.4 | |
| DNMG110408FC-TN15 | TN15 | Сталь | D — ромбическая 55° | 4,76 | 9,52 | Отрицательный | 0.8 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций DNGX150716CX9 указан производителем как подходящий.
Державки токарные по ISO 56084
- CDJNL2525M15-CXДержавка токарная керамическая, 25X25, 93°, левое
- CDJNL3225P15-CXДержавка токарная керамическая, 32X25, 93°, левое
- CDJNR2525M15-CXДержавка токарная керамическая, 25X25, 93°, правое
- CDJNR3225P15-CXДержавка токарная керамическая, 32X25, 93°, правое
Оправки расточные4
- S50U-CDQNL15-CXОправка расточная керамическая Ø50 мм, 107°30', левое
- S50U-CDQNR15-CXОправка расточная керамическая Ø50 мм, 107°30', правое
- S50U-CDUNL15-CXОправка расточная керамическая Ø50 мм, 93°, левое
- S50U-CDUNR15-CXОправка расточная керамическая Ø50 мм, 93°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
