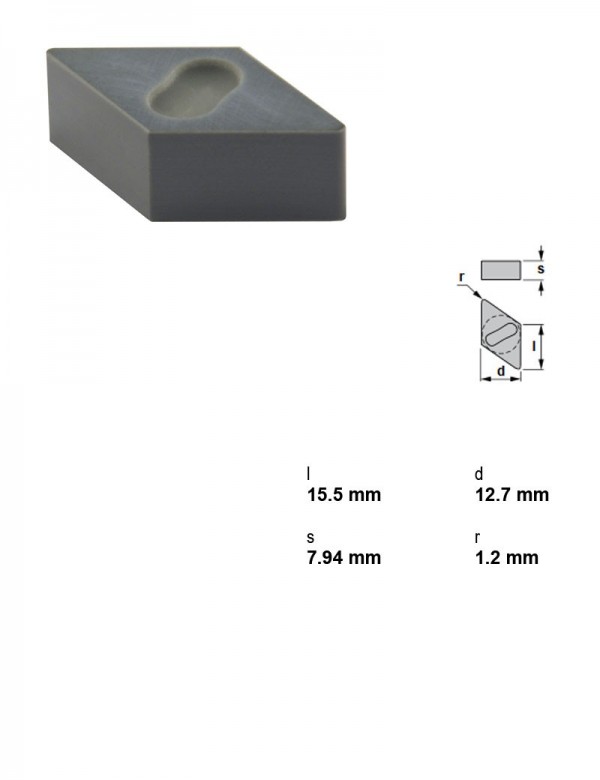

Canela · Пластины токарные — форма D (ромбическая 55°) · арт. DNGX150712CX9
Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав CX9, Радиус при вершине 1,2
| Применение | Точение |
|---|---|
| Радиус при вершине | 1.2 |
| Марка сплава | CX9 |
| I.C. | 12,7 мм |
| Группа материалов | Чугун |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
| Толщина пластины | 7,94 мм |
Другие типоразмеры серии
Пластины токарные — форма D (ромбическая 55°) — 98 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | I.C., мм | Задний угол | Толщина пластины, мм | Марка сплава | Применение | Группа материалов | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| DNGP150408TS15 | 0.8 | 12,7 | Отрицательный | 4,76 | TS15 | Точение | Нержавеющая сталь | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| DNGX120708CX6 | 0.8 | 10 | Отрицательный | 7,94 | CX6 | Точение | Чугун | — | — | |
| DNGX120712CX6 | 1.2 | 10 | Отрицательный | 7,94 | CX6 | Точение | Чугун | — | — | |
| DNGX120716CX6 | 1.6 | 10 | Отрицательный | 7,94 | CX6 | Точение | Чугун | — | — | |
| DNGX150708CX6 | 0.8 | 12,7 | Отрицательный | 7,94 | CX6 | Точение | Чугун | — | — | |
| DNGX150712CX6 | 1.2 | 12,7 | Отрицательный | 7,94 | CX6 | Точение | Чугун | — | — | |
| DNGX150712CX9 | 1.2 | 12,7 | Отрицательный | 7,94 | CX9 | Точение | Чугун | — | — | Текущая |
| DNGX150716CX6 | 1.6 | 12,7 | Отрицательный | 7,94 | CX6 | Точение | Чугун | — | — | |
| DNGX150716CX9 | 1.6 | 12,7 | Отрицательный | 7,94 | CX9 | Точение | Чугун | — | — | |
| DNMA150608TK15 | 0.8 | 12,7 | Отрицательный | 6,35 | TK15 | Точение | Чугун | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| DNMA150612TK15 | 1.2 | 12,7 | Отрицательный | 6,35 | TK15 | Точение | Чугун | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| DNMG 150604-45 TRH9015 | 0.4 | 12,7 | Отрицательный | 6,35 | TRH9015 | — | — | — | — |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций DNGX150712CX9 указан производителем как подходящий.
Державки токарные по ISO 56084
- CDJNL2525M15-CXДержавка токарная керамическая, 25X25, 93°, левое, Применение внутреннее торцевание, профилирование, точение, Форма пластины D — ромбическая 55°
- CDJNL3225P15-CXДержавка токарная керамическая, 32X25, 93°, левое, Применение внутреннее торцевание, профилирование, точение, Форма пластины D — ромбическая 55°
- CDJNR2525M15-CXДержавка токарная керамическая, 25X25, 93°, правое, Применение внутреннее торцевание, профилирование, точение, Форма пластины D — ромбическая 55°
- CDJNR3225P15-CXДержавка токарная керамическая, 32X25, 93°, правое, Применение внутреннее торцевание, профилирование, точение, Форма пластины D — ромбическая 55°
Оправки расточные4
- S50U-CDQNL15-CXОправка расточная керамическая Ø50 мм, 107°30', левое
- S50U-CDQNR15-CXОправка расточная керамическая Ø50 мм, 107°30', правое
- S50U-CDUNL15-CXОправка расточная керамическая Ø50 мм, 93°, левое
- S50U-CDUNR15-CXОправка расточная керамическая Ø50 мм, 93°, правое
Документы по позиции
Для этой позиции документы пока не привязаны.
